专利号: 2019205104679
申请人: 北京万集科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

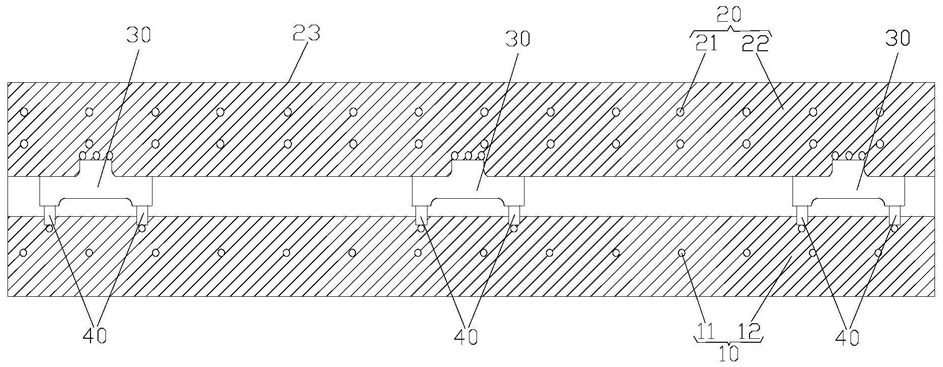

1.一种动态汽车衡,其特征在于,包括:

支撑结构层(10),用于与安装基础连接;

承载结构层(20),所述承载结构层(20)与所述支撑结构层(10)间隔设置,并位于所述支撑结构层(10)的上方,所述承载结构层(20)的背离所述支撑结构层(10)一侧的表面形成称重承载面(23);

称重传感器(30),至少一部分所述称重传感器(30)位于所述支撑结构层(10)和所述承载结构层(20)之间;

弹性缓冲元件(40),所述称重传感器(30)的上端通过至少一个所述弹性缓冲元件(40)与所述承载结构层(20)连接;和/或所述称重传感器(30)的下端通过至少一个所述弹性缓冲元件(40)与所述支撑结构层(10)连接;当车辆通过所述称重承载面(23)时,所述弹性缓冲元件(40)用于缓冲所述车辆对所述称重传感器(30)的冲击。

2.根据权利要求1所述的动态汽车衡,其特征在于,所述支撑结构层(10)包括支撑网架构(11)和填充至少一部分所述支撑网架构(11)的第一物料填充部(12),所述承载结构层(20)包括承载网架构(21)和填充至少一部分所述承载网架构(21)的第二物料填充部(22),其中,所述称重传感器(30)的上端与所述承载网架构(21)固定连接;所述称重传感器(30)的下端与所述弹性缓冲元件(40)固定连接,所述弹性缓冲元件(40)与所述支撑网架构(11)固定连接。

3.根据权利要求2所述的动态汽车衡,其特征在于,所述称重传感器(30)的上端与所述承载网架构(21)焊接、铆接或通过紧固件固定连接;所述称重传感器(30)的下端与所述弹性缓冲元件(40)焊接、铆接或通过紧固件固定连接。

4.根据权利要求1所述的动态汽车衡,其特征在于,所述支撑结构层(10)包括支撑网架构(11)和填充至少一部分所述支撑网架构(11)的第一物料填充部(12),所述承载结构层(20)包括承载网架构(21)和填充至少一部分所述承载网架构(21)的第二物料填充部(22),其中,所述称重传感器(30)的上端与所述弹性缓冲元件(40)固定连接,所述弹性缓冲元件(40)与承载网架构(21)固定连接;所述称重传感器(30)的下端与所述支撑网架构(11)固定连接。

5.根据权利要求4所述的动态汽车衡,其特征在于,所述称重传感器(30)的上端与所述弹性缓冲元件(40)焊接、铆接或通过紧固件固定连接;所述称重传感器(30)的下端与所述支撑网架构(11)焊接、铆接或通过紧固件固定连接。

6.根据权利要求1所述的动态汽车衡,其特征在于,所述支撑结构层(10)包括支撑网架构(11)和填充至少一部分所述支撑网架构(11)的第一物料填充部(12),所述承载结构层(20)包括承载网架构(21)和填充至少一部分所述承载网架构(21)的第二物料填充部(22),其中,所述称重传感器(30)的上端与至少一个所述弹性缓冲元件(40)固定连接,所述弹性缓冲元件(40)与承载网架构(21)固定连接;所述称重传感器(30)的下端与至少一个所述弹性缓冲元件(40)固定连接,所述弹性缓冲元件(40)与所述支撑网架构(11)固定连接。

7.根据权利要求1所述的动态汽车衡,其特征在于,所述称重传感器(30)的上端和下端均与所述弹性缓冲元件(40)焊接、铆接或通过紧固件固定连接。

8.根据权利要求1至7中任一项所述的动态汽车衡,其特征在于,所述弹性缓冲元件(40)为弹簧或弹性金属梁。

9.根据权利要求1至7中任一项所述的动态汽车衡,其特征在于,所述称重传感器(30)为多个,所述多个称重传感器(30)在所述支撑结构层(10)的延伸平面内间隔设置。

10.一种汽车衡系统,其特征在于,包括安装基础和动态汽车衡,其中,所述安装基础为行车道路,所述行车道路上开设有安装坑道,所述动态汽车衡位于所述安装坑道内,所述动态汽车衡为权利要求1至9中任一项所述的动态汽车衡。
