1.一种光交联聚乙烯醇/纳米晶纤维素PVA/CNC复合水凝胶的制备方法：(1)PVA/CNC混合溶液的制备：取CNC溶于去离子水中制配成质量分数1％的悬浮液，在

100W超声波清洗机中，超声分散30min，再按PVA和CNC的质量比为1:0.05～1:0，将CNC悬浮液加入到PVA溶液中，恒温90℃搅拌2h，得到PVA/CNC混合溶液；

(2)光交联PVA/CNC混合溶液的制备：将上述步骤(1)PVA/CNC混合溶液冷却至60℃，加入光交联剂N,N’-亚甲基双丙烯酰胺MBA和光引发剂，遮光搅拌1h，静置消泡后倒入培养皿中，在紫外光下暴露一段时间，得到光交联PVA/CNC混合溶液；

(3)光交联PVA/CNC复合水凝胶的制备：将上述步骤(2)光交联PVA/CNC混合溶液密封，放入冰箱中，在-20℃下冷冻20h，再放入室温下解冻4h，循环冷冻解冻5～7次，得到光交联PVA/CNC复合水凝胶。

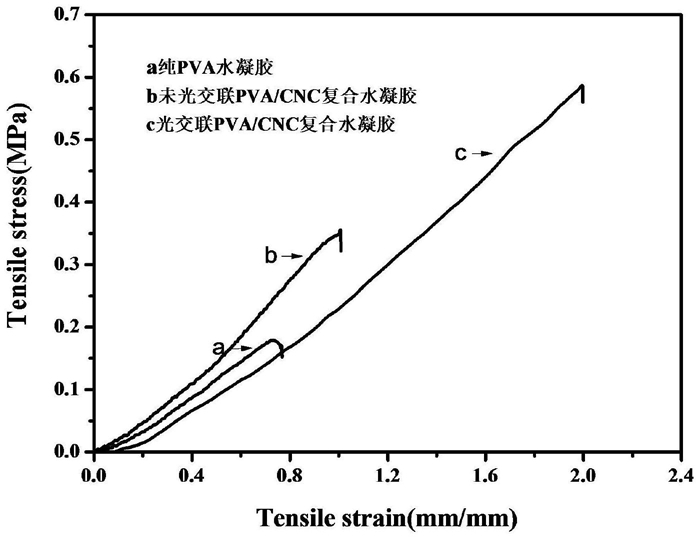

2.根据权利要求1所述一种光交联聚乙烯醇/纳米晶纤维素PVA/CNC复合水凝胶的制备方法，其特征在于步骤(2)中所述光引发剂为水溶性光引发剂,用量为PVA质量的1％～

10％。
