1.一种抗菌性聚乙烯醇/纳米晶纤维素-氧化石墨烯PVA/CNC-GO复合膜的制备方法：(1)CNC和GO复合分散液CNC-GO的制备：将CNC和GO水分散液按CNC和GO质量比为1:2、1:

1、2:1混合，常温搅拌10min，并用去离子水调节CNC-GO复合分散液浓度为0.005g/mL，后在

100W超声波清洗机中，超声分散30min，得到不同质量比的CNC-GO复合分散液；

(2)PVA/CNC-GO复合膜的制备：将2g PVA在90℃下搅拌溶于25ml去离子水中，得到均匀的PVA水溶液；将上述步骤(1)中得到的CNC-GO复合分散液加入到PVA水溶液中，控制CNC-GO复合分散液是PVA质量比的1％～3％，在50℃～60℃下搅拌20min得到PVA/CNC-GO混合液；将PVA/CNC-GO混合液静置消泡后倒入玻璃模具中，常温静置12～24h，后40℃下干燥3～5h得到PVA/CNC-GO复合膜；

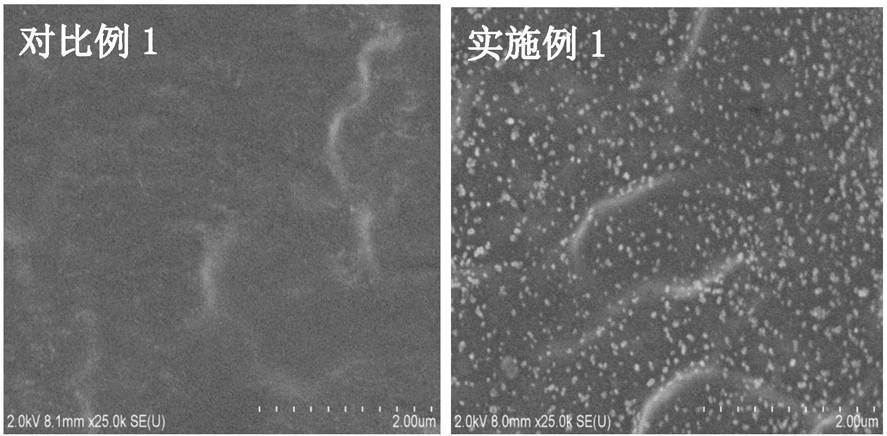

(3)抗菌性PVA/CNC-GO复合膜的制备：将一定质量AgNO3溶于乙醇/水混合液V乙醇/V水＝9/

1中，到Ag+浓度为0.005～0.07mol/L的AgNO3/乙醇/水混合液；将上述步骤(2)中所得到的PVA/CNC-GO复合膜剪成6cm×6cm的矩形样条，浸入到20mL的AgNO3/乙醇/水混合液中，50℃下搅拌反应24h，后分别经水、乙醇洗涤，常温干燥得到抗菌性PVA/CNC-GO复合膜。

2.根据权利要求1所述一种抗菌性聚乙烯醇/纳米晶纤维素-氧化石墨烯

PVA/CNC-GO复合膜的制备方法，其特征在于步骤(2)中所述CNC-GO复合分散液为PVA质量的3％。
