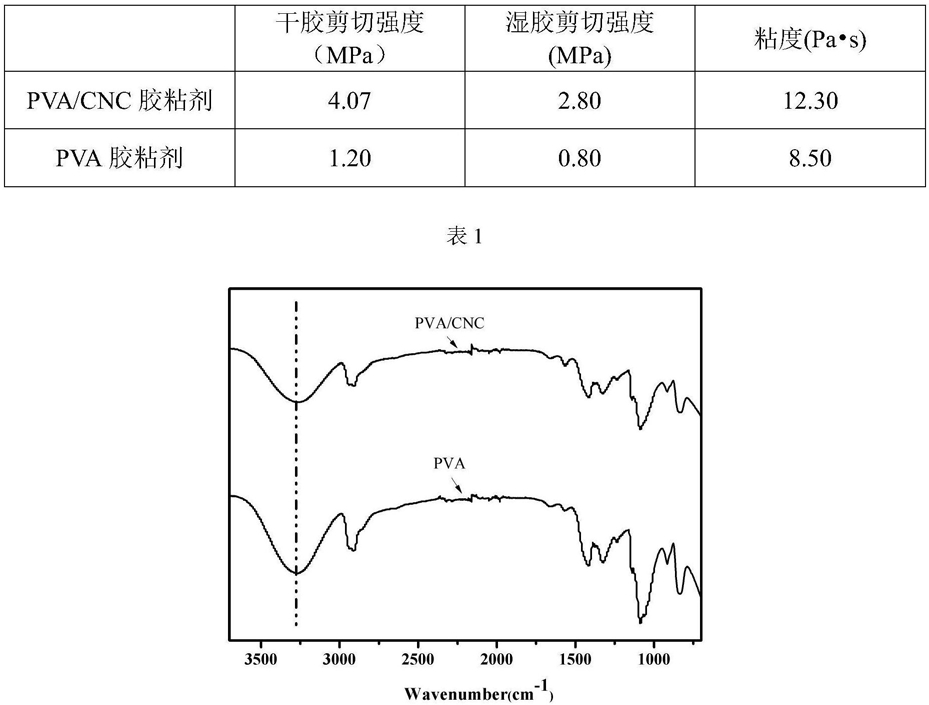

1.一种聚乙烯醇-纳米晶纤维素PVA-CNC胶粘剂的制备方法：

(1)PVA/CNC混合溶液的制备：取CNC溶于去离子水中制配成质量分数1％的悬浮液，在

100W超声波清洗机中，超声分散30min，再按PVA和CNC的质量比为1:0.05～1:0，将CNC悬浮液加入到PVA溶液中，恒温90℃搅拌2h，得到PVA/CNC混合溶液；

(2)PVA/CNC胶粘剂的制备：将上述步骤(1)PVA/CNC混合溶液冷却至50～70℃，加入硅烷偶联剂，继续搅拌30～60min，静置消泡后即得到PVA/CNC胶粘剂。

2.根据权利要求1所述一种聚乙烯醇/纳米晶纤维素PVA/CNC胶粘剂的制备方法，其特征在于步骤(1)中所述PVA和CNC质量比为1:0.05～1:0。

3.根据权利要求1所述一种聚乙烯醇/纳米晶纤维素PVA/CNC胶粘剂的制备方法，其特征在于步骤(2)中所述PVA/CNC混合溶液冷却至50～70℃。

4.根据权利要求1所述一种聚乙烯醇/纳米晶纤维素PVA/CNC胶粘剂的制备方法，其特征在于步骤(2)中所述硅烷偶联剂选自KH-550，KH-560，KH-570，KH-580,KH-590,KH-902，用量为PVA质量的1％～10％。

5.根据权利要求1所述的一种乙烯醇/纳米晶纤维素PVA/CNC胶粘剂的制备方法，其特征在于步骤(2)中所述继续搅拌时间为30～60min。
