1.高阻隔耐水聚乙烯醇/纳米晶纤维素/氧化石墨烯PVA/CNC/GO复合膜制备方法，其特征在于按照以下步骤进行：(1)CNC水分散液的制备：取1g CNC分散于200mL去离子水中，配制成浓度为0.005g/ml的CNC溶液，在100W超声波清洗机中，超声分散30min；

(2)GO水分散液的制备：取1g GO分散于200mL去离子水中，配制成浓度为0.005g/mL的GO溶液，在100W超声波清洗机中，超声分散30min；

(3)CNC和GO复合水分散液的制备：将上述步骤(1)、(2)中CNC和GO水分散液按质量比为

1:2、1:1、2:1混合，常温搅拌10min，得到CNC和GO复合液的浓度为0.005g/mL，后在100W超声波清洗机中，超声分散30min，得到CNC和GO不同质量比的复合分散液；

(4)PVA/CNC/GO复合液的制备：将1g PVA溶于10mL的去离子水中，在集热式磁力加热搅拌器中90℃加热搅拌60min，冷却至室温，然后加入2～10ml的CNC:GO悬浮液，室温下搅拌

30min，得到CNC和GO复合纳米粒子为PVA质量比1％～5％的PVA/CNC/GO混合溶液；

(5)PVA/CNC/GO复合膜的制备：将上述步骤(4)中PVA/CNC/GO混合溶液，在室温下静置

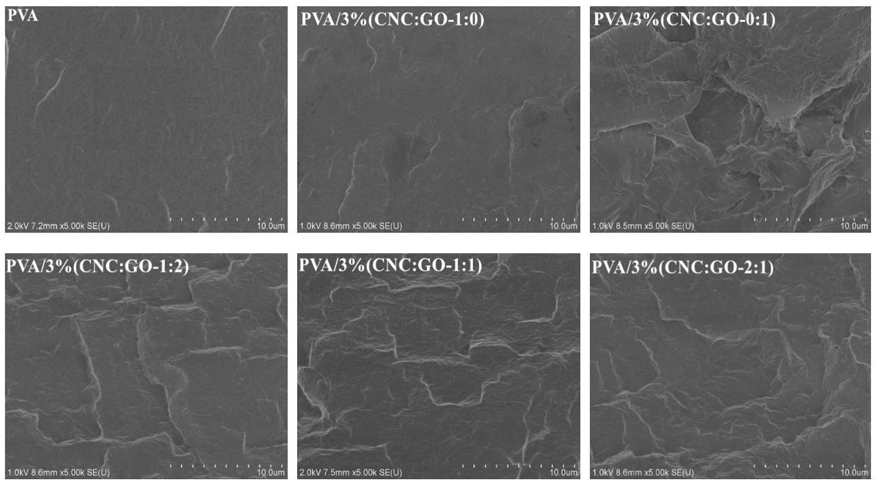

2h消泡后，在玻璃模具中浇铸成膜，常温下放置24-36h，40℃下烘干4h，得到PVA/CNC/GO复合膜，膜厚为50μm。
