1.一种光交联聚乙烯醇-苯乙烯基砒啶盐缩合物/纳米晶纤维/多巴胺PVA-SbQ/CNC/DA复合水凝胶胶粘剂的制备方法，其特征在于，所述方法包括以下步骤：(1)PVA-SbQ/CNC/DA混合溶液的制备：取CNC溶于中制配成质量分数0.5-3％的悬浮液，超声分散均匀，将CNC悬浮液加入到质量分数为14-15％的PVA-SbQ溶液中，50-80℃下搅拌

0.5-2h，降至室温后，加入DA水溶液，继续搅拌30-90min，得到PVA-SbQ/CNC/DA混合溶液；

(2)光交联PVA-SbQ/CNC/DA复合水凝胶胶粘剂的制备：将得到的PVA-SbQ/CNC/DA混合溶液密封，在-20～-5℃下冷冻15-24h，再放入室温下解冻3-5h，循环冷冻解冻，解冻后，静置消泡，在紫外光下暴露5-10min，即可得到光交联PVA-SbQ/CNC/DA水凝胶胶粘剂。

2.根据权利要求1所述的一种PVA-SbQ/CNC/DA复合水凝胶胶粘剂的制备方法，其特征在于，所述CNC和PVA-SbQ的质量比为(0.01-0.05)：1。

3.根据权利要求1或2所述的一种PVA-SbQ/CNC/DA复合水凝胶胶粘剂的制备方法，其特征在于，所述DA和PVA-SbQ的质量比为(0.01-0.03)：1。

4.根据权利要求1-3任一所述的一种PVA-SbQ/CNC/DA复合水凝胶胶粘剂的制备方法，其特征在于，所述循环冷冻解冻的次数为1-3次。

5.根据权利要求1-4任一所述的一种PVA-SbQ/CNC/DA复合水凝胶胶粘剂的制备方法，其特征在于，所述PVA-SbQ溶液中PVA-SbQ的质量分数为15％。

6.根据权利要求1-5任一所述的一种PVA-SbQ/CNC/DA复合水凝胶胶粘剂的制备方法，其特征在于，所述CNC悬浮液中CNC质量分数为1％。

7.权利要求1-6任一所述的一种PVA-SbQ/CNC/DA复合水凝胶胶粘剂的制备方法制备得到的PVA-SbQ/CNC/DA复合水凝胶胶粘剂。

8.应用权利要求7所述的PVA-SbQ/CNC/DA复合水凝胶胶粘剂制备得到的胶粘剂。

9.应用权利要求7所述的PVA-SbQ/CNC/DA复合水凝胶胶粘剂制备得到的医用材料。

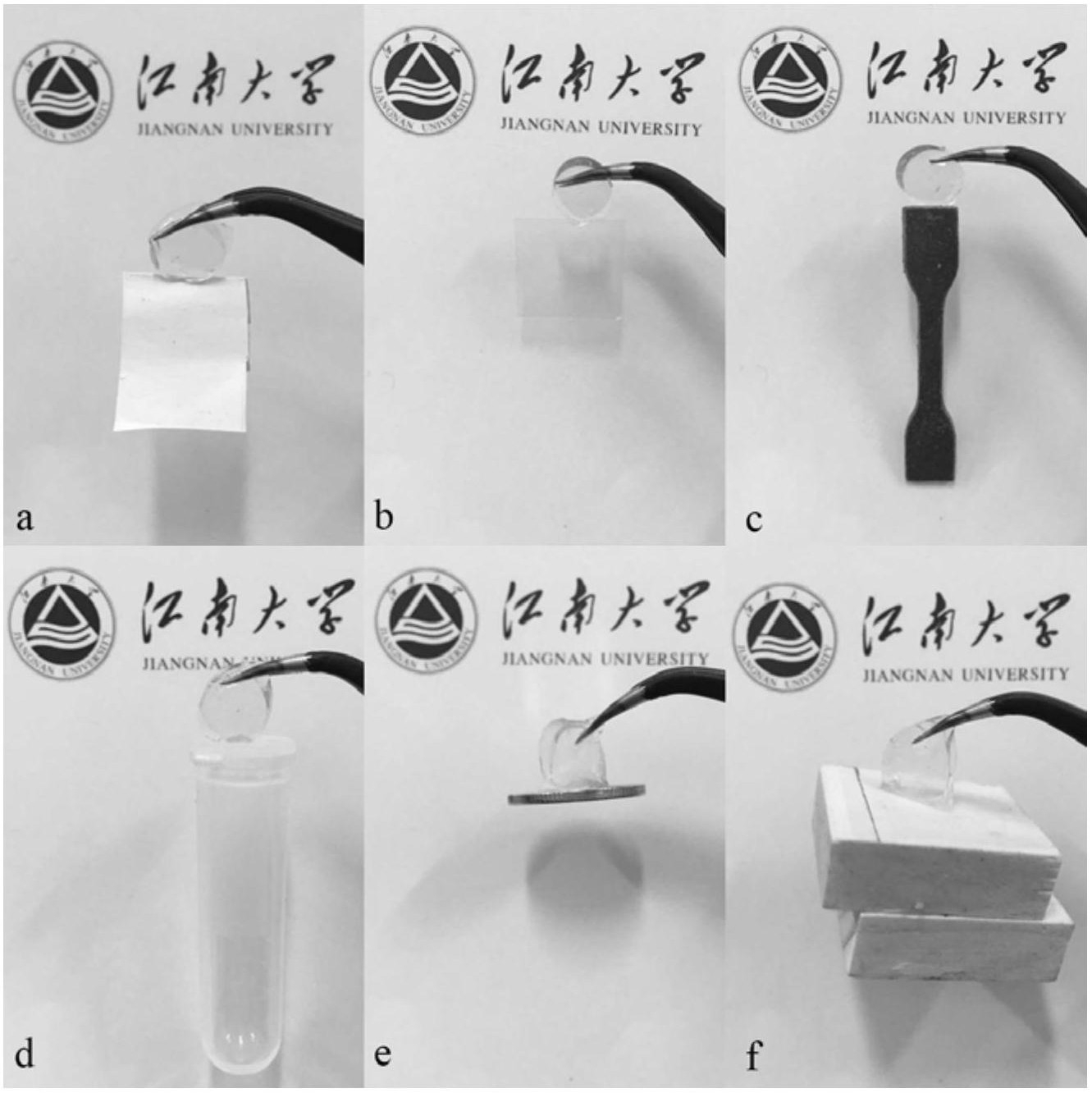

10.权利要求7所述PVA-SbQ/CNC/DA复合水凝胶胶粘剂在伤口敷料、组织粘接、医疗电极、医用便携设备上的应用。
