1.一种土壤检测系统，包括采样部件和测试皿，其特征在于：所述采样部件包括用于插入土壤内的取样管(1)，所述取样管(1)内同轴地安装有转轴(2)，转轴(2)的下段固定有螺旋叶片(3)，螺旋叶片(3)的顶端上方安装有套设在转轴(2)上的承压块(4)，承压块(4)弹性滑动地安装在取样管(1)内，所述承压块(4)顶部与杠杆臂(9)接触时，杠杆臂(9)挤压一个按钮，所述按钮被压下后令一个电磁铁(10)通电；

所述采样管的侧壁上连接有挤出管(15)，挤出管(15)的出口与一个接料部件连接，该接料部件包括圆槽(16)和转动安装在圆槽(16)内的刮筒(17)，刮筒(17)侧壁具有一个能挤出土壤样本的通孔(20)，圆槽(16)上与挤出管(15)出口连接的过孔(19)则与所述通孔(20)对齐，在圆槽(16)的底端具有供所述土壤样本下落的落料孔(22)，落料孔(22)能与转动到位的刮筒(17)连通，落料孔(22)下方安装有所述测试皿，测试皿安装在一个传输带(23)上，传输带(23)前方依次设有加药装置和搅拌装置，分别朝测试皿内添加试剂和搅拌；

所述挤出管(15)与采样管相接处的接口(26)上竖直滑动安装有闸板，所述闸板能被所述电磁铁(10)朝上吸拉而露出所述接口(26)，电磁铁(10)断电时朝下移动复位而封闭所述接口(26)；

当所述螺旋叶片(3)朝上输送的土壤将所述承压块(4)朝上顶推至极限位置时，所述电磁铁(10)通电，且所述闸板上移而彻底露出所述接口(26)。

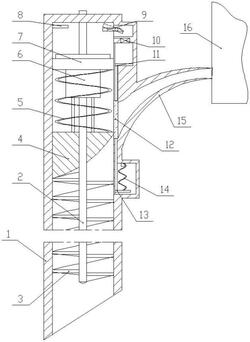

2.根据权利要求1所述的一种土壤检测系统，其特征在于：所述承压块(4)顶端固定连接有滑动安装在采样管内的滑套(6)，所述滑套(6)轴向滑动安装在隔板(7)内，隔板(7)固定在采样管内，在所述承压块(4)和隔板(7)之间连接有圆柱弹簧(5)，圆柱弹簧(5)套在转轴(2)外部，所述滑套(6)的顶端上方能与所述杠杆臂(9)的一端接触而带动杠杆臂(9)转动。

3.根据权利要求2所述的一种土壤检测系统，其特征在于：靠所述杠杆臂(9)的另一端处与所述采样管的管壁铰接，所述按钮为常开按钮，所述杠杆臂(9)另一端朝下转动而挤压所述按钮。

4.根据权利要求3所述的一种土壤检测系统，其特征在于：在所述采样管的内壁还凸出地固定有限位块(8)，所述限位块(8)能与所述滑套(6)的顶端一侧接触，且此时所述按钮被下压到位。

5.根据权利要求1所述的一种土壤检测系统，其特征在于：所述闸板包括闸片(12)，以及固定在闸片(12)上下两端的均呈L型的上滑杆(11)和下滑杆(13)，其中，上滑杆(11)的水平段能与所述电磁铁(10)吸引，下滑段通过竖直设置的顶撑弹簧(14)连接，且在非工作状态下，顶撑弹簧(14)将闸片(12)下顶至将所述接口(26)封闭的位置。

6.根据权利要求5所述的一种土壤检测系统，其特征在于：所述上滑杆(11)和下滑杆(13)均偏置于所述闸片(12)的同一侧设置，所述接口(26)相对偏置于闸片(12)的另一侧设置；所述挤出管(15)的挤出通道从所述接口(26)处朝挤出管(15)的出口端处逐步缩小，且挤出通道的出口端处的通道为水平通道。

7.根据权利要求1所述的一种土壤检测系统，其特征在于：所述刮筒(17)的内部具有一个与之同轴的圆环形腔体，圆环形腔体的底部靠所述通孔(20)处设有一个漏洞(21)，挤出的所述土壤样本落在所述漏洞(21)所在的区域内，在所述圆槽(16)远离所述过孔(19)一侧的底部设有所述落料孔(22)，所述刮筒(17)在间歇性转动过程中，刮取的一段所述土壤样本随刮筒(17)转动到漏洞(21)与落料孔(22)重叠的位置时，经落料孔(22)落下。

8.根据权利要求7所述的一种土壤检测系统，其特征在于：所述漏洞(21)远离所述通孔(20)的一端的端沿处竖直地固定有推板(25)，所述推板(25)能推动所述漏洞(21)所在区域内的土壤样本一起随刮筒(17)转动。

9.根据权利要求1所述的一种土壤检测系统，其特征在于：所述圆槽(16)的底部内侧壁上具有一个弧型的滑槽(27)，所述刮筒(17)的底部外侧壁上凸出地固定有插块(28)，所述插块(28)与滑槽(27)滑动配合，且插块(28)滑动至滑槽(27)的其中一端时，所述过孔(19)和通孔(20)对齐。

10.一种土壤检测方法，其特征在于，采用如权利要求1‑9任一项所述的土壤检测系统；

1）将所述取样管(1)底端竖直插入到现场土壤内，若是土壤干燥，先加水湿润土壤，并打开所述转轴(2)的驱动设备，令转轴(2)转动，所述螺旋叶片(3)与所述取样管(1)内壁配合，将进入到采样管底端的土壤朝上输送；

2）随着螺旋叶片(3)顶部上积累的土壤增多，所述承压块(4)逐步上移而朝上推动所述杠杆臂(9)，令杠杆臂(9)的另一端下移而下压所述按钮，促使所述电磁铁(10)通电，朝上吸引拉动闸板上移，露出所述接口(26)，此时堆积在承压块(4)下方的土壤从接口(26)处涌出；

3）土壤进入到挤出管(15)后，被逐步整形挤压成条状结构，形成土壤样本，经圆槽(16)挤出到刮筒(17)内，并经刮筒(17)转运后又经圆槽(16)底部落出；

4）落出的土壤样本进入到传输带(23)上的测试皿后，先经过所述加药装置下方，停留一段时间，待加药完毕之后，传输带(23)继续传输，经过所述搅拌装置下方时，再停留一段时间，搅拌装置竖直下移而插入到测试皿内并进行搅拌操作，搅拌完毕后，继续传输至反应区静置、反应。
