1.一种Fe7S8‑CoS‑Co3S4异质结的制备方法，具体的说是FeCl3·6H2O、KSCN、CoCl2·6H2O为前驱体，合成Fe7S8‑CoS‑Co3S4异质结，该Fe7S8‑CoS‑Co3S4异质结高效电催化水氧化；

Fe7S8‑CoS‑Co3S4异质结由如下步骤制得：将0.3～0.7g FeCl3·6H2O、0.35～0.45g KSCN加入50～70mL水，搅拌至溶解，再加入0.4g～0.6g CoCl2·6H2O，将所得液体在反应釜中200‑

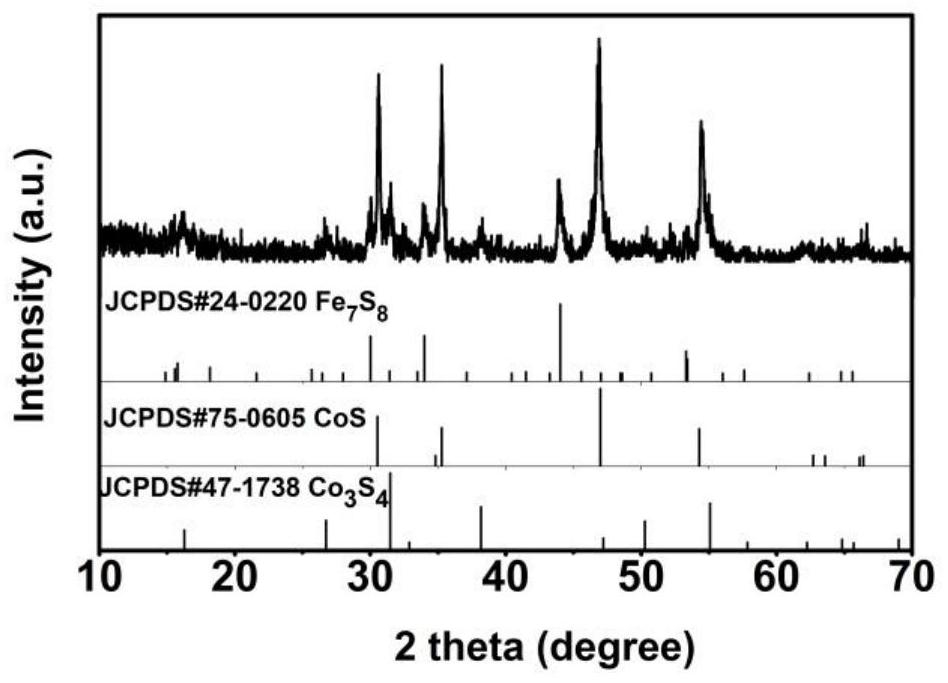

250℃反应8‑20h，产物经水、乙醇洗涤，真空干燥得到Fe7S8‑CoS‑Co3S4异质结。

2.按照权利要求1所述的方法，其特征在于：

将Fe7S8‑CoS‑Co3S4异质结用于电催化水氧化反应，电压为1.46V时电流密度为10mA/2

cm。
