1.一种中空Co-Fe LDH材料的制备方法，其特征在于：包括以下步骤：步骤一、将铁源、反丁烯二酸及N,N-二甲基甲酰胺溶液搅拌混合，得混合溶液；将混合溶液转移至高压釜中，升温至80 100℃，反应2 5h，冷却至室温，离心分离，收集沉淀物，得~ ~Fe-MOFs材料；

步骤二、将步骤一得到的Fe-MOFs用DMF溶液进行充分洗涤，并在温度为75 85℃的条件~下干燥12 24 h，备用；

~

步骤三、将步骤二得到的Fe-MOFs材料超声分散于无水乙醇中，得溶液A，将摩尔比为2~

3:1的钴源和尿素溶解在去离子水中，得溶液B，将溶液A和溶液B混合均匀，转移至密封的容器中，水浴加热后冷却至室温，用去离子水和无水乙醇对得到的沉淀充分洗涤，在温度为55

65℃的条件下干燥8 20 h，得到中空Co-Fe LDH材料。

~ ~

2.根据权利要求1所述的一种中空Co-Fe LDH材料的制备方法，其特征在于：步骤一中铁源、反丁烯二酸以摩尔比3:4 5混合分散进入N,N-二甲基甲酰胺溶液。

~

3.根据权利要求1所述的一种中空Co-Fe LDH材料的制备方法，其特征在于：步骤三中钴源与Fe-MOFs材料的质量比为6.5 9:1。

~

4.根据权利要求1所述的一种中空Co-Fe LDH材料的制备方法，其特征在于：步骤三中的钴源为二价无机钴盐。

5.根据权利要求4所述的一种中空Co-Fe LDH材料的制备方法，其特征在于：二价无机钴盐为六水合硝酸钴、六水合氯化钴、六水合硫酸钴中的任意一种。

6.根据权利要求1所述的一种中空Co-Fe LDH材料的制备方法，其特征在于：步骤三中的水浴加热条件为温度为70 90℃，反应时间为4 6 h。

~ ~

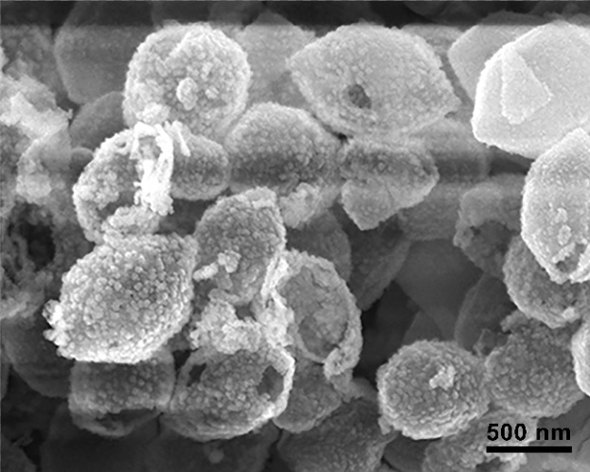

7.根据权利要求1所述的一种中空Co-Fe LDH材料的制备方法，其特征在于：步骤三得到中空Co-Fe LDH材料的尺寸为：长度400 700 nm，宽度200 300 nm。

~ ~
