1.一种利用电镀-置换制备Pd-Fe-Co-B复合膜的方法，其特征在于：在电镀槽中，加入甲基丁基氯化咪唑(BMIMCl)，含铁离子液体(BMIMFeCl3)，含钴离子液体BMIMCoCl3，抗坏血酸，己二酸，糖精钠以及四硼酸钠(Na2B4O7)作为电镀原料，在紫铜片上进行电镀，得到Fe-Co-B合金镀件。然后将此镀件放入氯化钯水溶液中浸泡一段时间，通过置换反应制得Pd-Fe-Co-B复合膜。

2.根据权利要求1所述的利用电镀-置换制备Pd-Fe-Co-B复合膜的方法，其特征在于：电镀Fe-Co-B合金的镀液配方与工艺条件为：镀液组成：BMIMCl：10-50g/L，BMIMFeCl3：15-

30g/L，BMIMCoCl3 10-20g/L，己二酸(稳定剂)：8-15g/L，抗坏血酸：0-3g/L，四硼酸钠Na2B4O7：0-6g/L，糖精钠：0-3g/L；电镀工艺条件为：阴极电流密度15-25mA/cm2，温度50-80℃，时间30-60分钟，PH值(盐酸调节)4-6。

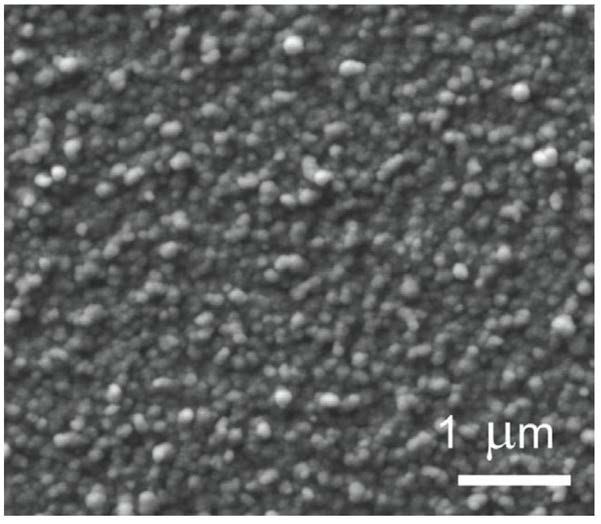

3.根据权利要求1所述的利用电镀-置换制备Pd-Fe-Co-B复合膜的方法，其特征在于：置换反应中氯化钯浓度为0.1-0.5g/L，Fe-Co-B合金镀件在置换液中浸泡1-6h，温度保持

30-50℃，搅拌速度控制在100-200rm。
