专利号: 2020203363968
申请人: 长春工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

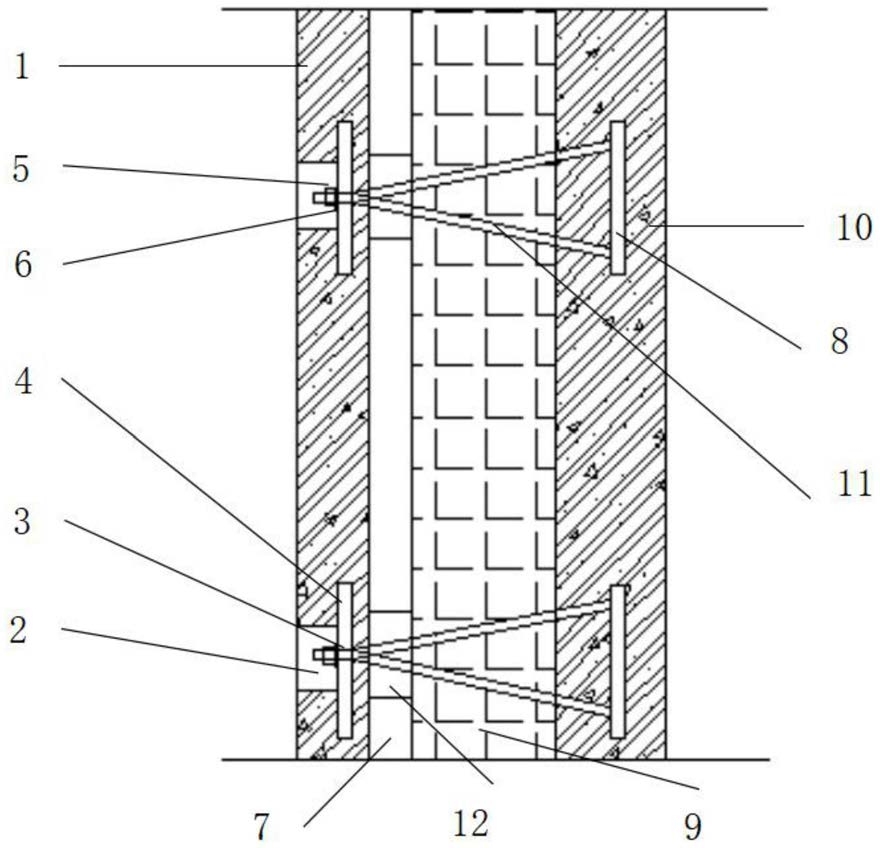

1.一种适用于严寒地区带空气层的三明治外墙板,其特征在于,包括:预制火山渣混凝土外叶墙板(1)、石墨聚苯板(9)、预制混凝土内叶墙板(10)、预埋件及FRP连接件,所述预制火山渣混凝土外叶墙板(1)上预留有至少两个凹槽(2),并在每个凹槽(2)的底部预留有供FRP连接件穿过的预留孔洞(3);所述预埋件包括不锈钢预埋件(4)和连接螺母(5),其中不锈钢预埋件(4)与凹槽(2)数量一致,且一一对应,不锈钢预埋件(4)预埋在预制火山渣混凝土外叶墙板(1)内并位于凹槽(2)底部,不锈钢预埋件(4)为不锈钢薄片,不锈钢预埋件(4)上设置有供FRP连接件中螺纹杆穿过的通孔,不锈钢预埋件(4)的通孔尺寸大于FRP连接件中螺纹杆的直径;连接螺母(5)置于凹槽(2)内,连接螺母(5)用于固定FRP连接件;所述石墨聚苯板(9)为保温层,石墨聚苯板(9)设置在预制火山渣混凝土外叶墙板(1)和预制混凝土内叶墙板(10)之间,并在石墨聚苯板(9)和预制火山渣混凝土外叶墙板(1)之间预留有空气层(7);所述FRP连接件包括FRP连接件主体、FRP连接件底板(8)及FRP连接件限位环(12),FRP连接件主体穿设在石墨聚苯板(9)内,且FRP连接件主体的一端预埋在混凝土内叶墙板(10)内,另一端穿过凹槽(2)、不锈钢预埋件(4)用连接螺母(5)与预制火山渣混凝土外叶墙板(1)连接;FRP连接件主体为四根FRP连接件腹杆(11)按照金字塔形式排列形成的四棱锥结构,FRP连接件腹杆(11)为FRP圆柱体,四棱锥结构的锥尖端连接有螺纹杆,螺纹杆预埋在预制火山渣混凝土外叶墙板(1)内,螺纹杆与连接螺母(5)螺纹连接;FRP连接件底板(8)预埋在预制混凝土内叶墙板(10)内,FRP连接件底板(8)与四棱锥结构的锥底端连接,FRP连接件底板(8)为不锈钢网片;FRP连接件限位环(12)设置在石墨聚苯板(9)和预制火山渣混凝土外叶墙板(1)之间。

2.根据权利要求1所述的适用于严寒地区带空气层的三明治外墙板,其特征在于:所述不锈钢预埋件(4)为直径20cm的圆形薄片。

3.根据权利要求1所述的适用于严寒地区带空气层的三明治外墙板,其特征在于:在连接螺母(5)和凹槽(2)槽底之间设置有连接垫片(6)。

4.根据权利要求1所述的适用于严寒地区带空气层的三明治外墙板,其特征在于:所述空气层(7)厚度小于等于3cm。

5.根据权利要求1所述的适用于严寒地区带空气层的三明治外墙板,其特征在于:所述FRP连接件底板(8)为不锈钢网片,不锈钢网片为直径30cm的圆形网片。
