专利号: 2018102538430
申请人: 嘉兴众衡电气科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

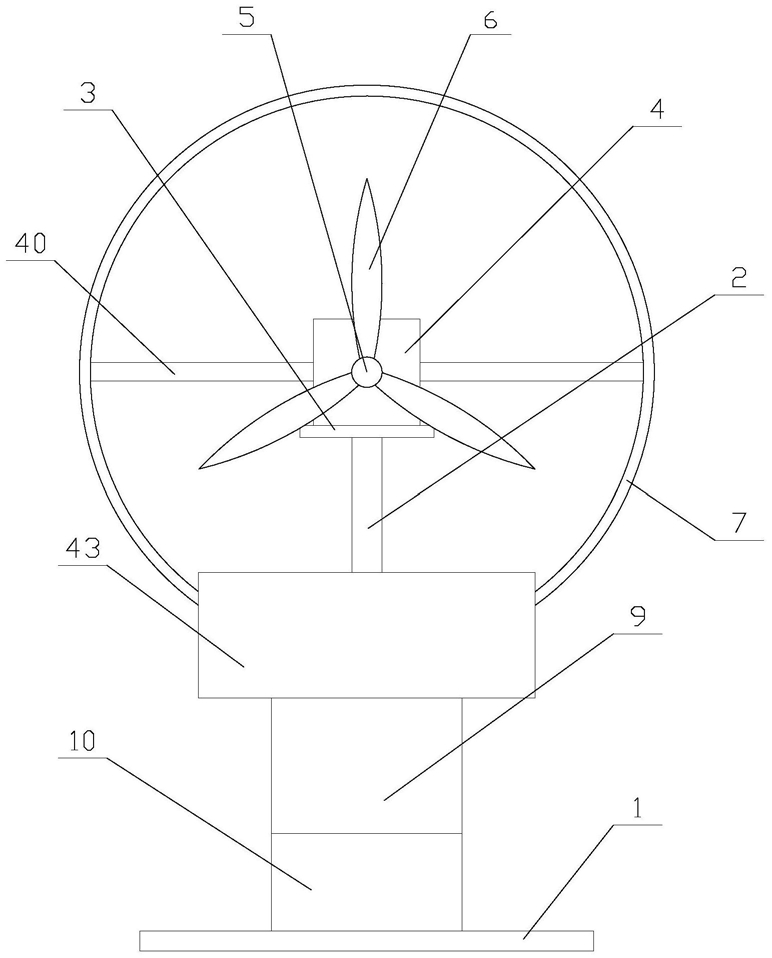

1.一种适用于严寒地区的安全可靠的智能型风力发电机,包括底座(1)、塔架(2)、平台(3)、机舱(4)、轮毂(5)和若干风叶(6),所述平台(3)通过塔架(2)固定在底座(1)的上方,所述机舱(4)固定在平台(3)的上方,所述轮毂(5)的一端设置在机舱(4)内,所述风叶(6)周向均匀分布在轮毂(5)的另一端,其特征在于,还包括保护装置,所述保护装置包括保护环(7)、支柱(8)、竖管(9)、横管(10)和保护盒(11),所述横管(10)固定在底座(1)的上方,所述保护环(7)通过支柱(8)固定在横管(10)的上方,所述竖管(9)的底端与横管(10)连通,所述风叶(6)设置在保护环(7)的内侧,所述保护盒(11)固定在塔架(2)的靠近保护环(7)的一侧,所述保护盒(11)内的顶部设有切割机构,所述保护盒(11)内的底部设有推动机构,所述机舱(4)内设有PLC;所述切割机构包括连接单元、调节杆(12)、支杆(13)、刀片(14)、第一电机(15)、缓冲块(16)、第一驱动轴(17)和移动块(18),所述第一电机(15)和缓冲块(16)均固定在保护盒(11)内的顶部,所述第一电机(15)与PLC电连接,所述第一驱动轴(17)位于第一电机(15)和缓冲块(16)之间,所述第一电机(15)与第一驱动轴(17)传动连接,所述移动块(18)套设在第一驱动轴(17)上,所述移动块(18)的与第一驱动轴(17)的连接处设有与第一驱动轴(17)匹配的螺纹,所述移动块(18)通过支杆(13)与调节杆(12)的中心处铰接,所述连接单元和刀片(14)分别设置在调节杆(12)的两端;所述推动机构包括驱动组件、固定块(19)、平移块(20)、伸缩架(21)、滑环(22)、滑轨(23)和推板(24),所述滑轨(23)的形状为U形,所述滑轨(23)的两端固定在推板(24)的远离风叶(6)的一侧,所述滑环(22)套设在滑轨(23)上,所述固定块(19)固定在保护盒(11)内的底部,所述伸缩架(21)的一端的两侧分别与滑环(22)和推板(24)铰接,所述伸缩架(21)的另一端的两侧分别与固定块(19)和平移块(20)铰接,所述驱动组件与平移块(20)传动连接。2.如权利要求1所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述连接单元包括连接轴(25)、连接环(26)和底板(27),所述底板(27)通过连接轴(25)固定在保护盒(11)内的顶部,所述连接环(26)套设在连接轴(25)上,所述连接环(26)与调节杆(12)固定连接。3.如权利要求1所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述驱动组件包括第二电机(28)、齿轮(29)和齿条(30),所述第二电机(28)固定在保护盒(11)内的底部,所述第二电机(28)与PLC电连接,所述第二电机(28)与齿轮(29)传动连接,所述齿轮(29)与齿条(30)啮合,所述齿条(30)与平移块(20)固定连接。4.如权利要求1所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述推动机构还包括限位框(31),所述限位框(31)的形状为U形,所述限位框(31)的两端固定在保护盒(11)内的底部,所述平移块(20)套设在限位框(31)上。5.如权利要求1所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述横管(10)内设有清除机构,所述清除机构包括第三电机(32)、驱动轮(33)、固定轴(34)、回形框(35)、横杆(36)和清除块(37),所述第三电机(32)固定在横管(10)的内壁上,所述第三电机(32)与PLC电连接,所述第三电机(32)与驱动轮(33)传动连接,所述固定轴(34)固定在驱动轮(33)上,所述固定轴(34)设置在回形框(35)内,所述回形框(35)通过横管(10)与清除块(37)固定连接。

6.如权利要求5所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述清除块(37)内设有压力传感器(38),所述压力传感器(38)与PLC电连接。7.如权利要求5所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述清除机构还包括两个滑道(39),两个滑道(39)分别固定在横管(10)内的底部和顶部,所述回形框(35)的底端和回形框(35)的顶端分别与两个滑道(39)滑动连接。8.如权利要求1所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述机舱(4)的两侧设有加固杆(40),所述机舱(4)通过加固杆(40)与保护环(7)固定连接。9.如权利要求1所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述保护盒(11)的上方设有超声波测距仪(41),所述超声波测距仪(41)与PLC电连接。10.如权利要求1所述的适用于严寒地区的安全可靠的智能型风力发电机,其特征在于,所述竖管(9)的两侧设有支架(42),所述竖管(9)的上方设有遮板(43),所述遮板(43)倾斜设置,所述遮板(43)通过支架(42)固定在竖管(9)的上方。
