1.一种适用于严寒地区的装配式钢结构住宅的外围护系统,其特征在于,该系统包括标准单元墙板(2)和凸柱单元壁板(1);所述标准单元墙板(2)组合大板墙板,包括桁架式墙架结构(121)、由多个ALC条板(B06)组成的ALC条板芯墙(122)、内侧填充墙体(114)、保温层(120)和外墙装饰板(113);所述标准单元墙板(2)为组合大板墙板,由桁架式墙架结构(121)作为结构钢骨架,以ALC条板(B06)作为中间层芯墙墙体,以浇筑的轻质混凝土形成内侧填充墙体(114),由无机复合不燃保温板、岩棉保温板或XPS保温板填嵌在外侧结构钢骨架内形成保温层(120),由薄抹灰装饰面层或各类装饰板形成外墙装饰板(113)固定在保温层(120)上;所述凸柱单元壁板(1)包括冷弯方管骨架、骨架保温层(124)和外饰面板(123);
所述骨架保温层(124)内嵌在冷弯方管骨架内;所述外饰面板(123)固定在冷弯方管骨架外侧;所述标准单元墙板(2)采用嵌挂结构的形式装配到钢结构主体结构上,标准单元墙板(2)的安装节点采用了上挂下托的可滑移设结构;所述标准单元墙板(2)、凸柱单元壁板(1)的上、下端均采用企口结构,上、下端拼接时形成马牙槎盖缝,马牙槎盖缝内镶嵌防水保温胶条(108);所述标准单元墙板(2)、凸柱单元壁板(1)采用凸起式对接缝,凸起式对接缝均通过铝合金收边件实现构造防水;所述桁架式墙架结构(121)的桁架由四榀桁架单元组成,桁架沿标准单元墙板(2)的长度方向共设置为四个结构相同的榀桁架单元,分别为桁架一(T01)、桁架二(T02)、桁架三(T03)和桁架四(T04);所述桁架一(T01)和桁架四(T04)分别设置在桁架式墙架结构(121)的两端;所述桁架式墙架结构(121)的中间设置有窗口(3);所述窗口(3)的两侧分别设置有桁架二(T02)、桁架三(T03);所述桁架一(T01)、桁架二(T02)、桁架三(T03)和桁架四(T04)之间有C型钢横撑,分别布置于大板墙板的上端、底端和窗口(3)的上下位置;所述ALC条板芯墙(122)的两侧形成了由C型钢纵横交互组成的C型钢骨架;所述保温层(120)采用粘锚结合的铺贴功法,镶嵌在C型钢骨架内,与ALC条板芯墙(122)粘锚固定;所述榀桁架单元包括两根分别竖直立于ALC条板芯墙(122)两侧的冷弯C型钢即外侧桁架弦杆(101)和内侧桁架弦杆(102),还包括钢板缀板(103);所述钢板缀板(103)的两端分别与外侧桁架弦杆(101)和内侧桁架弦杆(102)焊接,形成桁架的腹杆;所述钢板缀板(103)按照ALC条板芯墙(122)拼缝的形状弯折成型,夹嵌在板缝内。
2.根据权利要求1所述的一种适用于严寒地区的装配式钢结构住宅的外围护系统,其特征在于,所述C型钢横撑分为内外两侧,内侧的为横撑组,分别为横撑一(H01)、横撑二(H02),横撑三(H03)、横撑四(H04)和横撑五(H05);外侧的为龙骨组,分别为龙骨一(K01)、龙骨二(K02)、龙骨三(K03)、龙骨四(K04)、龙骨五(K05)和龙骨六(K06);所述窗口(3)上部的横撑一(H01)和横撑二(H02)之间及龙骨一(K01)和龙骨二(K02)之间还分别设有三榀窗口上短桁架(T05s);所述窗口(3)下部的横撑三(HO3)和横撑四(H04)之间及龙骨三(K03)和龙骨四(K04)之间还分别设有三榀窗口下短桁架(T05x);所述横撑组与桁架弦杆(102)构成墙体的内层骨架结构;所述龙骨组与外侧桁架弦杆(101)构成墙体的外层骨架结构;所述内层骨架结构之间填充有轻质混凝土;所述外层骨架结构之间填充有保温层(120);所述保温层(120)采用粘锚连接与ALC条板芯墙(122)形成一体;所述保温层(120)外侧做外墙装饰板(113)或装饰抹灰面层,外墙装饰板(113)与龙骨组固定。
3.根据权利要求1所述的一种适用于严寒地区的装配式钢结构住宅的外围护系统,其特征在于,所述钢板缀板(103)夹嵌并穿过相邻两块ALC条板(B06)的拼缝,从每一榀桁架单元顶端到底端共排列四块钢板缀板(103),并均与外侧桁架弦杆(101)和内侧桁架弦杆(102)焊接,形成没有斜腹杆的华伦式平面桁架结构;其中,最顶端和最底端的钢板缀板(103)上都留有圆孔,在同一水平面上,通过圆孔用一根圆钢管贯穿所有的ALC条板(B06)和板缝内的钢板缀板(103),将ALC条板芯墙(122)和标准单元墙板(2)的结构钢骨架连接在一起,形成主体受力结构;一组ALC条板芯墙(122)通过顶部钢管(S01)、底部钢管(S02)和ALC条板(B06)上、下的锚固件固定在横撑一(H01)和横撑五(H05)上;所述外侧桁架弦杆(101)和内侧桁架弦杆(102)之间分别在ALC条板芯墙(122)两侧又各布置了四道横向C型钢横撑,将四道竖向桁架弦杆在桁架骨架平面外方向连接形成框架受力结构。
4.根据权利要求2所述的一种适用于严寒地区的装配式钢结构住宅的外围护系统,其特征在于,所述横撑一(H01)和横撑四(H04)的两端设有滑动连接件组,分别为顶端连接件组(117)、底座连接件组(118);所述顶端连接件组(117)与框架梁下翼缘预设连接件对应,采用水平长孔,使标准单元墙板(2)相对于安装节点实现水平方向的相对滑动;所述底座连接件组(118)和楼板边缘预埋件对应,采用水平和垂直双向长孔,使标准单元墙板(2)相对于安装节点实现水平和垂直方向的相对位移。

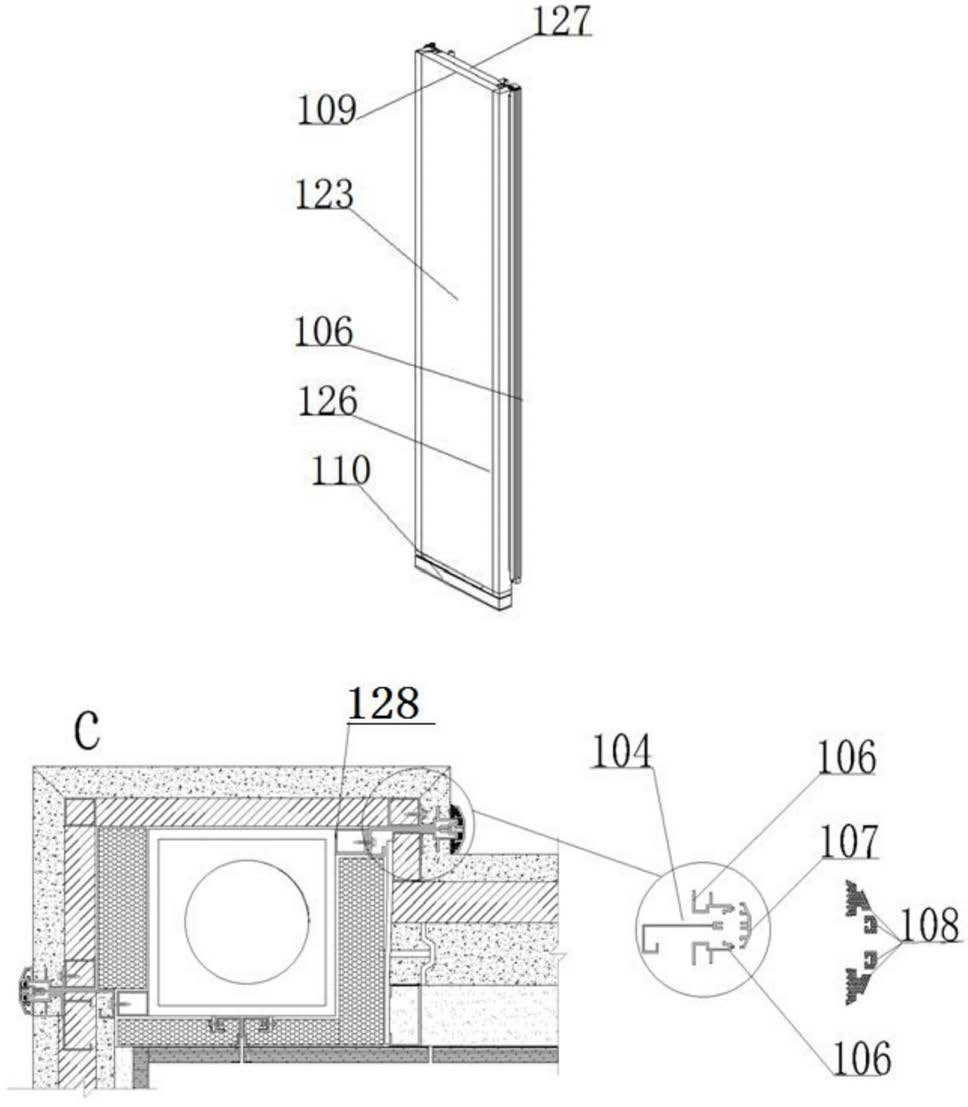

5.根据权利要求1所述的一种适用于严寒地区的装配式钢结构住宅的外围护系统,其特征在于,所述凸柱单元壁板(1)的冷弯方管骨架是由立柱(126)构成的立柱组和由横梁(127)构成的横梁组组成的墙骨架,立柱组和横梁组均为冷弯薄壁方钢管,分别为立柱一、立柱二、立柱三、立柱四、横梁一、横梁二、横梁三、横梁四;所述墙骨架内嵌骨架保温层(124),外挂外饰面板(123)或抹灰饰面,骨架保温层(124)和墙骨架之间以轻质混凝土填充缝隙,墙骨架背面挂钢丝网做抹灰层。
6.根据权利要求1所述的一种适用于严寒地区的装配式钢结构住宅的外围护系统,其特征在于,所述铝合金收边件包括由立边收边件(106)组成的立边收边件组、顶端内衬(109)、底端压条(110);所述立边收边件(106)上设置有镶嵌保温防水胶条(108)的卡槽;所述立边收边件(106)位于标准单元墙板(2)和凸柱单元壁板(1)的边缘;所述钢结构的钢柱(128)上安装有立缝中梃(104);所述立边收边件(106)位于立缝中梃(104)的两侧,且与立缝中梃(104)之间留有间隙,间隙内卡嵌有防水保温胶条(108),立缝中梃(104)的顶端和底端还分别设有顶端内衬(109)和底端压条(110),立缝中梃(104)朝向外的一侧设有与立缝骑缝盖板(107)对应的槽口,立缝骑缝盖板(107)通过沉头自攻螺钉固定在立缝中梃(104)的槽口内;所述立缝骑缝盖板(107)的底部设有四道放置防水保温胶条(108)的卡槽。
7.根据权利要求6所述的一种适用于严寒地区的装配式钢结构住宅的外围护系统,其特征在于,所述标准单元墙板(2)和凸柱单元壁板(1)的横向拼缝是由上一层墙板底部的底端压条(110)和其下一层墙板顶部的顶端内衬(109)以及横缝骑缝盖板(125)填充的;所述顶端内衬(109)和底端压条(110)在标准单元墙板(2)制造时就固定在墙架的顶部边缘和底部边缘,并嵌入标准单元墙板(2)的装饰层;所述横缝骑缝盖板(125)是在现场装配墙板施工阶段卡入由顶端内衬(109)和底端压条(110)形成的拼缝的上下铝合金配件内。
8.根据权利要求6所述的一种适用于严寒地区的装配式钢结构住宅的外围护系统,其特征在于,所述标准单元墙板(2)和凸柱单元壁板(1)的竖向拼缝由相邻的标准单元墙板(2)和凸柱单元壁板(1)的立边收边件(106)、立缝中梃(104)、立缝骑缝盖板(107)构成;其中,所述立边收边件(106)是在标准单元墙板(2)或凸柱单元壁板(1)制造时就固定在桁架式墙架(121)两侧立边上的,且嵌入墙板装饰层内;所述立缝中梃(104)是在现场装配前固定到钢柱(128)侧面的,在标准单元墙板(2)装配时,立缝骑缝盖板(107)压住相邻的标准单元墙板(2)和凸柱单元壁板(1)侧边的立边收边件(106),并直接固定到立缝中梃(104)对应的槽口上,以实现标准单元墙板(2)横向的自由变形。
