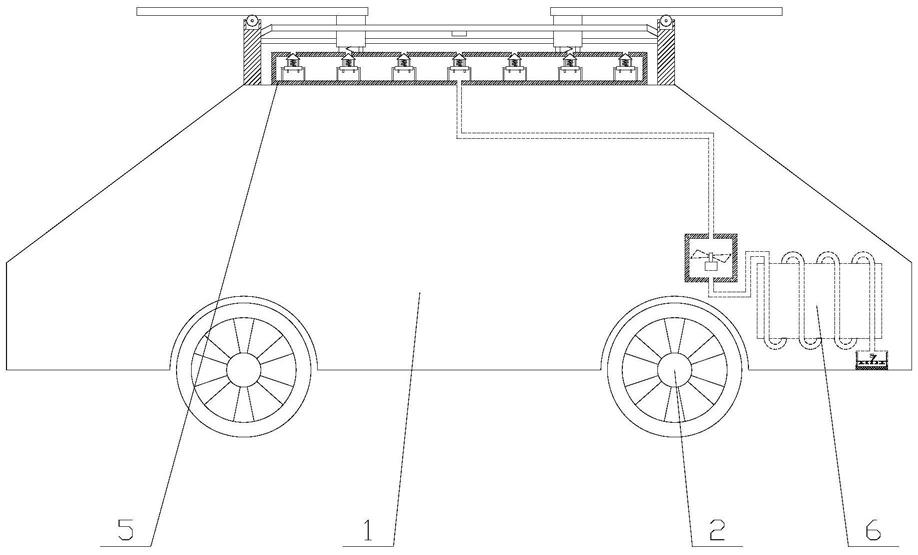

1.一种适用于严寒地区的充电高效的太阳能汽车,其特征在于,包括主体(1)、发电机构和四个车轮(2),所述发电机构设置在主体(1)的上方,所述车轮(2)设置在主体(1)的下方,所述主体(1)内设有天线、PLC和加热机构,所述天线与PLC电连接,所述加热机构与发电机构连接;
所述发电机构包括边框(3)、光伏板(4)、加热盒(5)和两个保护组件,所述边框(3)和加热盒(5)均固定在主体(1)的上方,所述光伏板(4)固定在边框(3)内,所述加热盒(5)位于边框(3)的内侧,所述加热盒(5)的靠近光伏板(4)的一侧设有若干通孔,所述加热盒(5)内设有若干启闭组件,所述启闭组件的数量与通孔的数量相等,所述启闭组件与通孔一一对应,两个保护组件分别位于光伏板(4)的两侧,所述保护组件包括防护板(32)和两个移动单元,两个移动单元分别位于防护板(32)的下方的两侧,所述移动单元位于边框(3)的内侧,所述移动单元与防护板(32)传动连接,所述防护板(32)的宽度大于边框(3)的宽度,所述防护板(32)的长度大于光伏板(4)的长度的二分之一;
所述加热机构包括进气口、发动机(6)、加热管(7)、导气盒(8)和排气管(9),所述进气口固定向下设置,所述进气口与外部连通,所述发动机(6)和导气盒(8)均固定在主体(1)内,所述加热管(7)的一端与进气口的上方连通,所述加热管(7)的另一端与导气盒(8)的下方连通,所述导气盒(8)的上方通过排气管(9)与加热盒(5)连通,所述加热管(7)缠绕在发动机(6)上,所述加热管(7)沿着发动机(6)的轴线螺旋分布,所述导气盒(8)内设有风机(10),所述风机(10)与PLC电连接,所述进气口内从上而下依次设有振动组件和过滤棉(11),所述过滤棉(11)固定在进气口内;
所述主体(1)内设有温度测量模块,温度测量模块包括温度测量电路,所述温度测量电路包括第一运算放大器U1、第二运算放大器U2、第三运算放大器U3、第一电阻R1、第二电阻R2、第三电阻R3、第四电阻R4、第五电阻R5、第六电阻R6、第一电容C1、第二电容C2、第三电容C3、第一可调电阻Rp1、第二可调电阻Rp2和第三可调电阻Rp3,所述第一运算放大器U1的反相输入端与第一电容C1连接,所述第一运算放大器U1的同相输入端通过第一电阻R1接地,所述第一运算放大器U1的同相输入端通过第二电阻R2与第一运算放大器U1的输出端连接,所述第一运算放大器U1的输出端通过第一可调电阻Rp1接地,所述第一可调电阻Rp1的可调端与第一运算放大器U1的输出端连接,所述第一运算放大器U1的输出端通过第三电阻R3和第四电阻R4组成的串联电路与第二运算放大器U2的反相输入端连接,所述第二运算放大器U2的反相输入端通过第三电容C3接地,所述第二运算放大器U2的同相输入端通过第二电容C2和第五电阻R5组成的串联电路分别与第三电阻R3和第四电阻R4连接,所述第二运算放大器U2的输出端通过第六电阻R6与第三运算放大器U3的反相输入端连接,所述第三运算放大器U3的反相输入端通过第三可调电阻Rp3与第三运算放大器U3的输出端连接,所述第三可调电阻Rp3的可调端与第三运算放大器U3的输出端连接,所述第三运算放大器U3的同相输入端通过第二可调电阻Rp2接地,所述第二可调电阻Rp2的可调端与第三运算放大器U3的同相输入端连接。
2.如权利要求1所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述启闭组件包括线圈(12)、第一弹簧(13)、密封块(14)和若干支撑架(15),所述线圈(12)通过支撑架(15)固定在加热盒(5)内的底部,所述密封块(14)的形状为圆锥形,所述密封块(14)的直径大于通孔的内径,所述密封块(14)通过第一弹簧(13)设置在线圈(12)的上方,所述第一弹簧(13)处于压缩状态,所述密封块(14)的顶部设置在通孔内,所述线圈(12)与PLC电连接,所述密封块(14)的制作材料为铁。
3.如权利要求2所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述启闭组件还包括两个定向杆(33),所述定向杆(33)固定在密封块(14)的下方,所述线圈(12)套设在定向杆(33)上。
4.如权利要求1所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述移动单元包括连接块(16)、第二弹簧(17)、第一马达(18)、两个滚轮(19)和两个限位单元,所述连接块(16)固定在防护板(32)的下方,所述第一马达(18)通过第二弹簧(17)设置在连接块(16)的下方,所述第一马达(18)与PLC电连接,所述第二弹簧(17)处于压缩状态,两个滚轮(19)分别位于第一马达(18)的两侧,所述第一马达(18)与滚轮(19)传动连接,两个限位单元分别位于第二弹簧(17)的两侧。
5.如权利要求4所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述限位单元包括限位杆(20)和套管(21),所述限位杆(20)固定在第一马达(18)的上方,所述套管(21)固定在连接块(16)的下方,所述套管(21)套设在限位杆(20)上。
6.如权利要求4所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述边框(3)内设有两个滑杆(22),所述滑杆(22)与移动单元一一对应,所述连接块(16)套设在滑杆(22)上。
7.如权利要求1所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述振动组件包括第二马达(23)、驱动杆(24)、从动杆(25)、平移板(26)、振动板(27)和若干第三弹簧(28),所述第二马达(23)固定在进气口内,所述第二马达(23)与PLC电连接,所述第二马达(23)与驱动杆(24) 传动连接,所述驱动杆(24)通过从动杆(25)与平移板(26)铰接,所述振动板(27)通过第三弹簧(28)设置在平移板(26)的下方。
8.如权利要求7所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述振动组件还包括两个滑轨(29),所述滑轨(29)的形状为U形,两个滑轨(29)分别位于平移板(26)的两端,所述滑轨(29)的两端固定在进气口的内壁上,所述平移板(26)套设在平移板(26)上。
9.如权利要求1所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述边框(3)的顶部的两侧均设有凹口,所述凹口内设有滑轮(30),所述滑轮(30)抵靠在防护板(32)的下方。
10.如权利要求1所述的适用于严寒地区的充电高效的太阳能汽车,其特征在于,所述光伏板(4)的下方设有温度计(31),所述温度计(31)与PLC电连接。
