1.一种基于无毒氧化锌量子点的分子印迹聚合物的合成方法，其特征在于，包括以下步骤：步骤一，在每150mL无水乙醇中添加1.1g二水醋酸锌，采用回流法制备无水乙醇混合液，在每20mL无水乙醇混合液中添加392mg氢氧化钾，搅拌均匀后得到氧化锌量子点ZnO QDs；

步骤二，采用3‑氨丙基三乙氧基硅烷APTES对氧化锌量子点ZnO QDs进行修饰，3‑氨丙基三乙氧基硅烷APTES修饰的氧化锌量子点ZnO QDs粉末；具体方法如下：第一步，称取400μL的3‑氨丙基三乙氧基硅烷APTES和2mL去离子水混合均匀，然后将混合溶液逐滴滴入氧化锌量子点ZnO QDs溶液中，得到具有良好水溶性的3‑氨丙基三乙氧基硅烷APTES包裹的氧化锌量子点ZnO QDs，第二步，将3‑氨丙基三乙氧基硅烷APTES包裹的氧化锌量子点ZnO QDs离心，将离心出的沉淀用无水乙醇离心清洗去除未反应的杂质，真空干燥至恒重，研磨后得到3‑氨丙基三乙氧基硅烷APTES修饰的氧化锌量子点ZnO QDs粉末；

步骤三，将磺胺二甲基嘧啶与乙醇混合，并加入3‑氨丙基三乙氧基硅烷APTES，混合均匀后得到溶液A；将3‑氨丙基三乙氧基硅烷APTES修饰的氧化锌量子点ZnO QDs粉末分散在乙醇中，得到溶液B；将溶液A和溶液B混合后加入正硅酸乙酯TEOS和氨水，混合均匀后得到混合液A；具体方法如下：第一步，称取222.64mg磺胺二甲基嘧啶溶解在40mL乙醇中，然后加入748μL的3‑氨丙基三乙氧基硅烷APTES，搅拌均匀，得到溶液A；

第二步，将100mg的3‑氨丙基三乙氧基硅烷APTES修饰的氧化锌量子点ZnO QDs粉末分散在40mL乙醇中，得到溶液B；

第三步，混合溶液A和溶液B，搅拌均匀后，加入1.6mL正硅酸乙酯TEOS，搅拌均匀，加入

400μL氨水，黑暗条件下搅拌均匀，得到混合液A；

步骤四，利用溶胶‑凝胶法处理混合液A，制备分子印迹聚合物MIPs‑ZnO QDs，得到最终产物。

2.根据权利要求1所述的一种基于无毒氧化锌量子点的分子印迹聚合物的合成方法，其特征在于，步骤一的具体方法如下：第一步，将二水醋酸锌和无水乙醇混合，在80℃的条件下回流2小时，使得二水醋酸锌完全溶解在无水乙醇中，并冷却至室温，得到无水乙醇混合液；

第二步，将氢氧化钾和无水乙醇混合液搅拌使氢氧化钾完全溶解，得到氧化锌量子点ZnO QDs。

3.根据权利要求1所述的一种基于无毒氧化锌量子点的分子印迹聚合物的合成方法，其特征在于，步骤四的具体方法如下；

吸取混合液A的沉淀，采用乙醇和乙腈的混合液进行索氏提取，然后再将沉淀用乙醇乙腈的混合液进行多次离心、洗涤，最后干燥，得到分子印迹聚合物MIPs‑ZnO QDs。

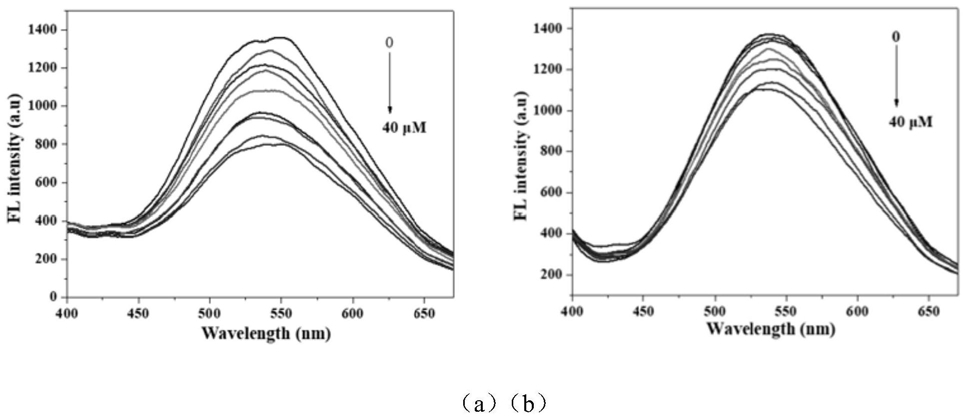

4.根据权利要求3所述的一种基于无毒氧化锌量子点的分子印迹聚合物的合成方法，其特征在于，乙醇和乙腈的体积比为8:2，索氏提取的时间为48h，每隔12h换提取液。
