1.一种氯霉素分子印迹聚合物的制备方法，其特征在于，以氯霉素为模板分子，以甲基丙烯酸为功能单体，形成主客体配合物，加入交联剂EDMA发生自由基共聚，最后用溶剂甲醇/乙酸混合液将聚合物从溶剂中沉淀出来，得到氯霉素分子印迹聚合物。

2.根据权利要求1所述的制备方法，其特征在于，包括以下步骤：

1）准确称取CAP于适量的致孔剂中，充分振荡使其溶解，然后加入功能单体甲基丙烯酸，于振荡器中充分振荡使其完全反应；

2）继续加入交联剂EDMA和引发剂偶氮二异丁腈，充分混匀后移入安培瓶中，使用超声波处理5 min，使不存在可见固体颗粒存在，然后充氮10~15分钟；

3）在酒精喷灯高温下把安培瓶拉丝密封，置于恒温水浴锅中在恒定的温度下热聚合反应完全后，制得块状聚合物；

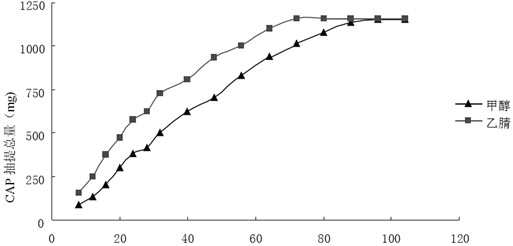

4）将制得的块状聚合物用甲醇洗去未反应的试剂，放置晾干，研钵磨碎，置于甲醇/乙酸混合液中，超声洗脱，得到氯霉素分子印迹聚合物。

3.根据权利要求2所述的制备方法，其特征在于，所述的致孔剂为四氢呋喃，所述的CAP与甲基丙烯酸的摩尔比为1:0.5。

4.根据权利要求2所述的制备方法，其特征在于，所述的交联剂的加入量为CAP与交联剂的摩尔比为1:20。

5.根据权利要求2所述的制备方法，其特征在于，所述的恒温水浴锅的温度为60℃。

6.根据权利要求2所述的制备方法，其特征在于，所述的甲醇/乙酸混合液中甲醇和乙酸的体积比为9:1。

7.权利要求1~6中任一项所述制备方法制备得到的氯霉素分子印迹聚合物。
