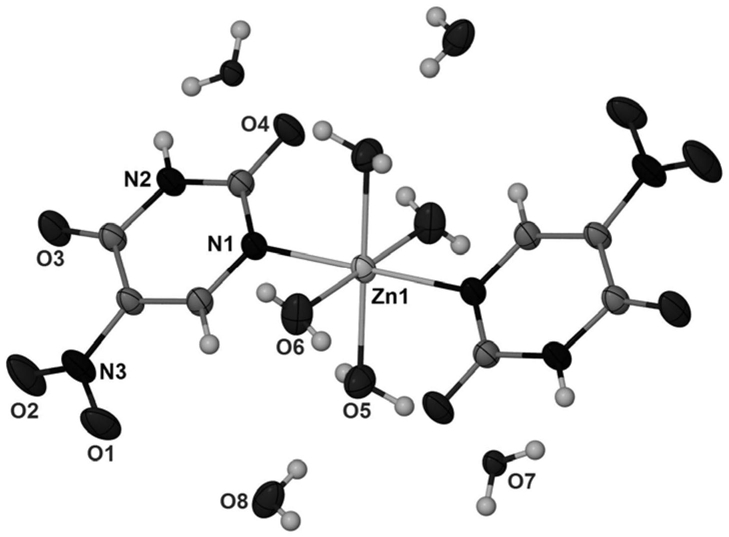

1.一种单核锌超分子配合物，其特征在于，该锌超分子配合物具有一定空间结构，其化学式为ZnC8H20N6O16，其结构单元为[Zn(CcH2N3O4)2(H2O)4]·4H2O，晶系为三斜晶系，空间群为P-1，晶胞参数为 α＝95.707°，β＝105.740°，γ＝

98.306°，锌离子为六配位的八面体几何构型。

2.一种如权利要求1所述的单核锌超分子配合物的制备方法，其特征在于，包括以下步骤：(1)称取一定量的氯化锌和5-硝基乳清酸钾单水合物，置于烧杯中，加适量的蒸馏水，加热，搅拌，得反应混合物溶液；

(2)将上述反应混合物溶液转移到含有25mL聚四氟乙烯内衬的不锈钢反应釜中，密封反应釜后置于鼓风干燥箱中，110～130℃加热反应36～72小时，反应结束冷却到室温，过滤掉沉淀，滤液放置2～4天缓慢挥发掉部分溶剂，得无色块状晶体；

(3)将无色块状晶体取出，自然风干，即得所述的超分子配合物；

所述参加反应的物质的量比为：锌离子∶5-硝基乳清酸钾＝1∶1；

所述参加反应的氯化锌和5-硝基乳清酸钾单水合物的物质的量浓度均为0.01～

0.05mmol/mL；

所述参加反应的物质均为化学纯。
