专利号: 2019102915991
申请人: 江苏华峰自然纤维制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2025-07-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

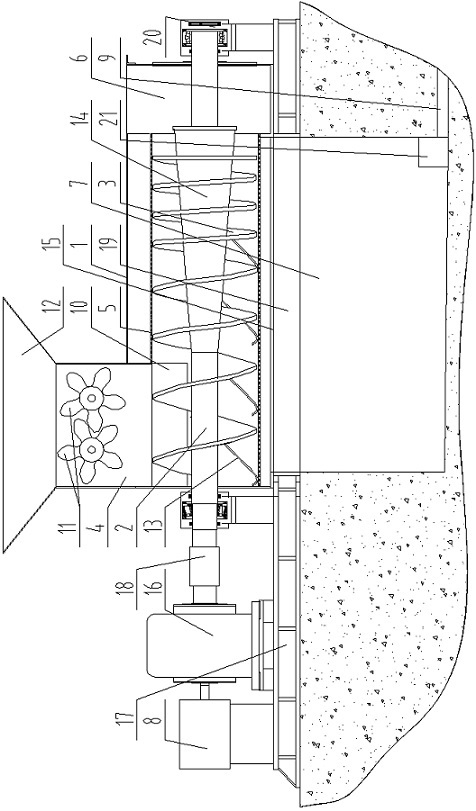

1.一种剑麻叶肉挤渣机的挤渣管结构,其特征在于:

包括挤渣管(5),所述挤渣管(5)的管壁为均匀分布有多个滤水孔的网板;

所述挤渣管(5)的顶部一端设有缺口形成进料口B;

所述挤渣管(5)内同轴转动连接有挤渣辊(2),所述挤渣辊(2)的表面沿着挤渣辊(2)的轴向设有螺旋结构的挤渣板(3),所述挤渣板(3)的外径与挤渣管(5)的内径匹配;

所述挤渣辊(2)通过驱动装置A(8)提供驱动力,绕挤渣辊(2)的轴线转动;

所述挤渣板(3)在挤渣辊(2)的转动作用下,由进料口B一端转动至另一端。

2.如权利要求1所述的剑麻叶肉挤渣机的挤渣管结构,其特征在于:所述挤渣板(3)的螺距沿着挤渣板(3)的传送方向逐渐减小。

3.如权利要求1所述的剑麻叶肉挤渣机的挤渣管结构,其特征在于:所述挤渣辊(2)远离进料口B的一端的侧壁为锥形辊(14);

所述锥形辊(14)的直径沿着挤渣板(3)的传送方向逐渐增加。

4.如权利要求3所述的剑麻叶肉挤渣机的挤渣管结构,其特征在于:所述锥形辊(14)远离进料口B的一端伸出挤渣管(5)。

5.如权利要求1所述的剑麻叶肉挤渣机的挤渣管结构,其特征在于:所述挤渣管(5)的内径沿着挤渣板(3)的传送方向逐渐减小。

6.如权利要求1所述的剑麻叶肉挤渣机的挤渣管结构,其特征在于:所述挤渣管(5)的内壁底部设有多根螺旋结构的筋条(13)。

7.如权利要求6所述的剑麻叶肉挤渣机的挤渣管结构,其特征在于:所述筋条(13)沿着挤渣板(3)的传送方向依次分布。

8.如权利要求6所述的剑麻叶肉挤渣机的挤渣管结构,其特征在于:所述筋条(13)的螺旋方向与挤水板(3)的螺旋方向相反。

9.如权利要求6所述的剑麻叶肉挤渣机的挤渣管结构,其特征在于:相邻两根筋条(13)之间的间距沿着挤渣板(3)的传送方向逐渐增加。
