专利号: 2019102915900
申请人: 江苏华峰自然纤维制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2025-07-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

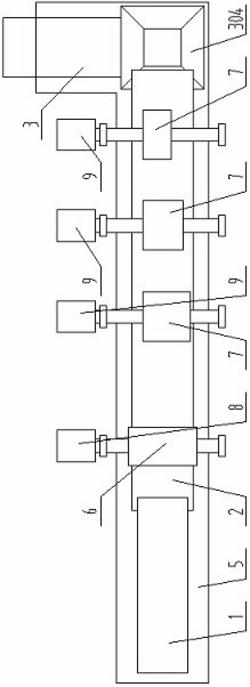

1.一种剑麻叶渣汁分离生产线,其特征在于:包括通过叶肉残料传送带(2)与剑麻叶刮麻机(1)的出料口连接的挤渣机(3),所述叶肉残料传送带(2)将剑麻叶刮麻机(1)刮麻后的叶肉传送至挤渣机(3)的投料管(304)内;

所述叶肉残料传送带(2)上沿着叶肉传送方向依次设有捞渣辊(6)和碎纤维装置;所述碎纤维装置包括沿叶肉残料传输的方向依次分布有多个辊体B(7),所述辊体B(7)分别垂直于叶肉残料传送的方向设置,所述辊体B(7)的表面上分别设有多排的割刀(702),所述辊体B(7)的两端同轴心固定有轴杆C(701),各辊体B(7)的轴杆C(701)的同一端分别通过传动装置B传动连接,所述辊体B(7)远离传动装置B的一端齐平,所述辊体B(7)的长度沿着叶肉残料传输的方向依次缩短;

所述剑麻叶刮麻机(1)的下方、叶肉残料传送带(2)的下方设有集液槽(5),所述剑麻叶刮麻机(1)刮麻过程中产生的剑麻汁液、所述叶肉残料传送带(2)传送剑麻叶肉过程中滴落的剑麻汁液和挤渣机(3)挤出的剑麻汁液分别落入集液槽(5)内;所述叶肉残料传送带(2)通过驱动装置O提供驱动力;

所述挤渣机(3)包括挤水箱(301),所述挤水箱(301)的顶部一端设有进料口,所述挤水箱(301)顶部的另一端设有出料口,所述挤水箱(301)内位于进料口A和出料口之间设有隔板,所述隔板将挤水箱(301)分隔成挤水槽和出渣槽(306);所述挤水槽内固定连接有挤水管(305),所述挤水管(305)的一端管口密封固定于进料口一端的挤水箱(301)侧壁、另一端管口穿过隔板与出渣槽(306)内连通,所述挤水管(305)的管壁为均匀分布有多个滤水孔的网板。

2.如权利要求1所述的剑麻叶渣汁分离生产线,其特征在于:同一辊体B(7)上的同一排中的相邻两个割刀(702)之间的间距相等。

3.如权利要求1所述的剑麻叶渣汁分离生产线,其特征在于:所述挤水管(305)的顶部、对应位于进料口A的下方设有缺口形成进料口B;所述挤水管(305)内同轴转动连接有挤渣辊(302),所述挤渣辊(302)的表面沿着挤渣辊(302)的轴向设有螺旋结构的挤水板(303),所述挤水板(303)的外径与挤水管(305)的内径匹配;所述挤渣辊(302)通过驱动装置A(308)提供驱动力,绕挤渣辊(302)的轴线转动;所述挤水板(303)在挤渣辊(302)的转动作用下,由进料口A一端转动至出渣槽(306)一端;所述挤水箱(301)的底部、位于挤水槽的一侧设有排液口(315)。

4.如权利要求3所述的剑麻叶渣汁分离生产线,其特征在于:所述挤水管(305)的内壁底部设有多根螺旋结构的筋条(313);所述筋条(313)沿着挤水板(303)的传送方向依次分布;所述筋条(313)的螺旋方向与挤水板(303)的螺旋方向相反。

5.如权利要求1所述的剑麻叶渣汁分离生产线,其特征在于:所述挤水箱(301)的顶部、对应于进料口A位置处固定有投料管(304),所述投料管(304)的底口与进料口A对应密封固定连接;所述投料管(304)内转动连接有两根相互咬合的喂料辊(311),所述喂料辊(311)与挤渣辊(302)垂直;所述喂料辊(311)通过驱动装置B提供驱动力;在驱动装置B的驱动下,使得喂料辊(311)位于咬合处的位置向下转动。

6.如权利要求5所述的剑麻叶渣汁分离生产线,其特征在于:所述喂料辊(311)包括辊体A,所述辊体A的表面均匀分布有多根沿喂料辊(311)轴向设置的齿杆(322);所述齿杆(322)包括两对称固定连接的齿面板(323),所述齿面板(323)上沿着辊体A的轴向均匀分布有多排滤水孔(327)。

7.如权利要求3所述的剑麻叶渣汁分离生产线,其特征在于:所述挤水箱(301)的底部通过连接基座(317)与地面固定连接,所述驱动装置A(308)固定于连接基座(317);所述挤渣辊(302)的两端分别穿出挤水箱(301)的侧壁、并分别通过轴承座(320)与连接基座(317)转动连接;所述挤渣辊(302)的其中一端通过减速器(316)与驱动装置A(308)传动连接,所述减速器(316)固定于连接基座(317)。

8.如权利要求1所述的剑麻叶渣汁分离生产线,其特征在于:所述捞渣辊(6)的轴心同轴固定有轴杆B(601),所述轴杆B(601)的外侧同轴固定有挂渣辊(605),所述挂渣辊(605)的外侧表面固定有多个捞渣板(602),所述捞渣板(602)均匀分布于挂渣辊(605)的圆周表面,所述挂渣辊(605)的端部和捞渣板(602)的两侧分别固定于端板(603),所述端板(603)分别同轴心固定于轴杆B(601)。

9.如权利要求8所述的剑麻叶渣汁分离生产线,其特征在于:所述挂渣辊(605)为空心结构,所述挂渣辊(605)的辊面设有多个轴向通孔,所述轴向通孔均匀分布于挂渣辊(605)的圆周表面。
