专利号: 2019102915987
申请人: 江苏华峰自然纤维制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2025-07-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

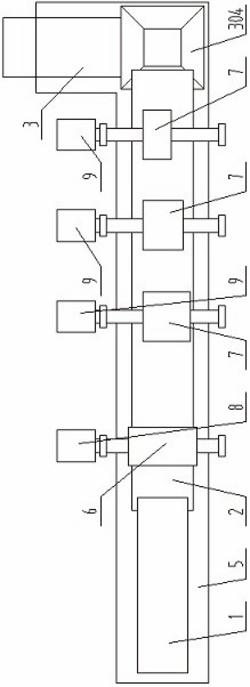

1.一种剑麻叶渣汁分离生产线的叶肉传送装置,其特征在于:包括叶肉残料传送带(2),所述叶肉残料传送带(2)上沿着叶肉传送方向依次设有捞渣辊(6)和碎纤维装置,所述叶肉残料传送带(2)通过驱动装置O提供驱动力;

所述捞渣辊(6)的轴心同轴固定有轴杆B(601),所述轴杆B(601)的外侧同轴固定有挂渣辊(605),所述挂渣辊(605)为空心结构,所述挂渣辊(605)的辊面设有多个轴向通孔;所述挂渣辊(605)的外侧表面固定有多个捞渣板(602),所述捞渣板(602)沿着由内向外的顺序向同一侧倾斜,所述捞渣板(602)的倾斜方向与捞渣辊(6)的转动方向相同;所述捞渣板(602)的板面上设有多个捞渣通孔(604);所述挂渣辊(605)的端部和捞渣板(602)的两侧分别固定于端板(603),所述端板(603)分别同轴心固定于轴杆B(601);所述轴杆B(601)上沿轴向设置有多个捞渣辊(6),相邻两个捞渣辊(6)之间共用一个端板(603)。

2.如权利要求1所述的剑麻叶渣汁分离生产线的叶肉传送装置,其特征在于:所述轴向通孔均匀分布于挂渣辊(605)的圆周表面。

3.如权利要求1所述的剑麻叶渣汁分离生产线的叶肉传送装置,其特征在于:所述捞渣板(602)均匀分布于挂渣辊(605)的圆周表面。

4.如权利要求1所述的剑麻叶渣汁分离生产线的叶肉传送装置,其特征在于:所述碎纤维装置包括沿叶肉残料传输的方向依次分布有多个辊体B(7),所述辊体B(7)分别垂直于叶肉残料传送的方向设置,所述辊体B(7)的表面上分别设有多排的割刀(702),所述辊体B(7)的两端同轴心固定有轴杆C(701),各辊体B(7)的轴杆C(701)的同一端分别通过传动装置B传动连接,所述辊体B(7)远离传动装置B的一端齐平,所述辊体B(7)的长度沿着叶肉残料传输的方向依次缩短。

5.如权利要求4所述的剑麻叶渣汁分离生产线的叶肉传送装置,其特征在于:所述割刀(702)的刀面与叶肉残料传送的方向平行,并且各排割刀(702)沿辊体B(7)的圆周面均匀分布。

6.如权利要求4所述的剑麻叶渣汁分离生产线的叶肉传送装置,其特征在于:任意辊体B(7)的其中一排的割刀(702)与其相邻一排的割刀(702)交错设置。

7.如权利要求4所述的剑麻叶渣汁分离生产线的叶肉传送装置,其特征在于:同一辊体B(7)上的同一排中的相邻两个割刀(702)之间的间距相等。
