专利号: 2018116500458
申请人: 河北百龙汽车配件股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

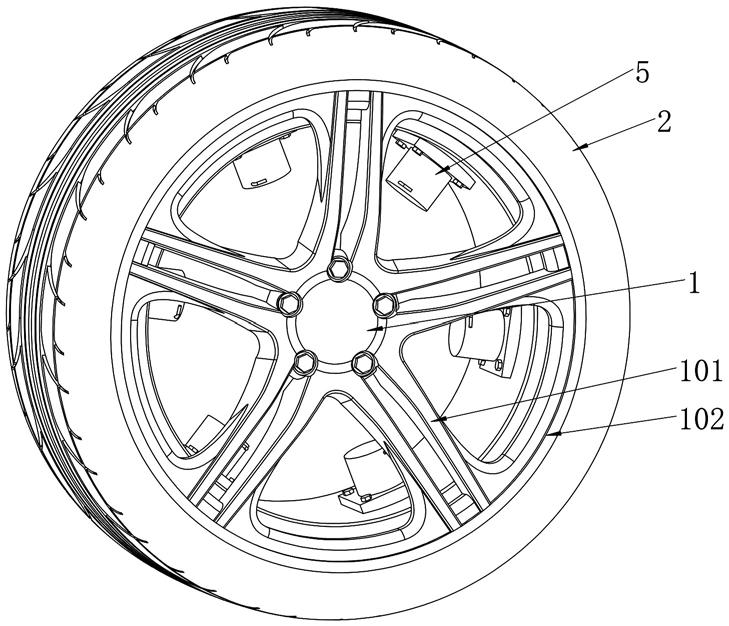

1.一种减震加强型轮毂,其特征在于:包括轮毂(1)、轮胎(2)、气囊(3)、弹性胶圈(4)、固定壳(5)和减震装置(6);轮毂(1)外侧设置有轮辐(101);轮辐(101)外侧固定连接有轮辋(102);轮辋(102)中部贯穿设置有多个限位孔(103);多个固定壳(5)设置在轮辋(102)内侧中部;固定壳(5)顶部设置有连接耳(501);连接耳(501)与轮辋(102)通过螺栓连接;固定壳(5)内部设置有安装腔(502);轮胎(2)设置在轮辋(102)外侧;气囊(3)设置在轮胎(2)内部;

轮辋(102)外侧中部设置有安装槽(104);减震装置(6)设置在安装槽(104)内;弹性胶圈(4)设置在减震装置(6)外侧;减震装置(6)包括支撑板(601)、顶壳(602)、底座(603)、压簧(604)、扭簧(605)和旋转盘(606);支撑板(601)滑动安装在凹槽内部;支撑板(601)与凹槽宽度相等;支撑板(601)中部设置有连接杆(607);顶壳(602)固定安装在连接杆(607)底部。

2.根据权利要求1所述的一种减震加强型轮毂,其特征在于:顶壳(602)中部设置有滑杆(608);滑杆(608)滑动安装在限位孔(103)内部;滑杆(608)表面设置有螺旋槽(609);顶壳(602)底部两侧均设置有第一凸台(610)。

3.根据权利要求2所述的一种减震加强型轮毂,其特征在于:底座(603)安装在顶壳(602)下方;底座(603)顶部两侧均设置有第二凸台(611);压簧(604)固定连接第二凸台(611)与第二凸台(611)之间。

4.根据权利要求2所述的一种减震加强型轮毂,其特征在于:旋转盘(606)转动连接在安装腔(502)顶部;旋转盘(606)内侧设置有螺旋筋(612);螺旋筋(612)配合安装在螺旋槽(609)内部;扭簧(605)顶端与旋转盘(606)固定连接;扭簧(605)底部与固定壳(5)固定连接。
