1.一种暖白光LED用可自发析晶荧光微晶玻璃，其特征在于由以下摩尔百分比的组分组成：

Y2O3              5‑20%MgO              20‑40%Al2O3             2‑20%SiO2              15‑40%MgF2              5‑20%CeO2              0.2‑2%

H3BO3                  2‑30%Na2CO3            0‑30%Li2CO3                  0‑15%；

在光波激发下，所述荧光微晶玻璃能够产生480‑800nm波长的光，最强发射峰为600‑

613nm；

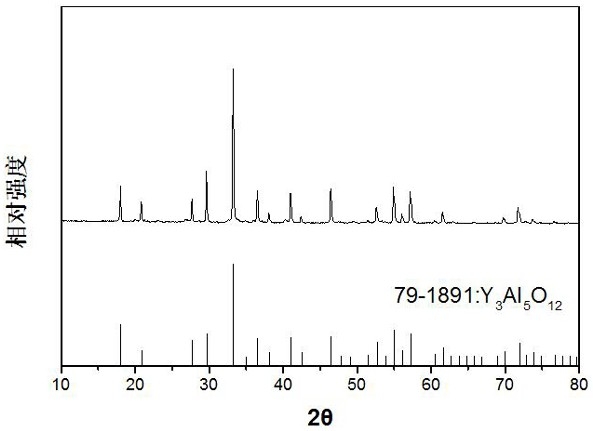

所述的暖白光LED用可自发析晶荧光微晶玻璃的制备方法，包括以下步骤：按所述摩尔百分比称取各组分，加入到碾钵或球磨机中研磨均匀，研磨后的混合物放入刚玉坩埚中，刚玉坩埚放入高温炉，高温炉内升温至1400‑1550℃，保温熔化，使刚玉坩埚中的混合物熔化形成熔化液，将刚玉坩埚从高温炉中取出，刚玉坩埚中的熔化液倒于钢板上成型，再迅速转移至600‑700℃的环境中，保温退火，然后转移至室温环境中进行冷却，冷却至室温后得到荧光微晶玻璃，将荧光微晶玻璃从钢板上取下，即制得所述暖白光LED用可自发析晶荧光微晶玻璃。

2.根据权利要求1所述的一种暖白光LED用可自发析晶荧光微晶玻璃，其特征在于由以下摩尔百分比的组分组成：

Y2O3             10‑15%MgO         30‑40%

Al2O3              5‑16%

SiO2                 20‑30%MgF2             5‑10%CeO2             0.2‑1%H3BO3                  2‑15%Na2CO3           0‑5%Li2CO3                0‑5%。

3.根据权利要求1所述的一种暖白光LED用可自发析晶荧光微晶玻璃，其特征在于保温熔化的时间为20‑150min。

4.根据权利要求1所述的一种暖白光LED用可自发析晶荧光微晶玻璃，其特征在于保温退火的时间为60‑240min。
