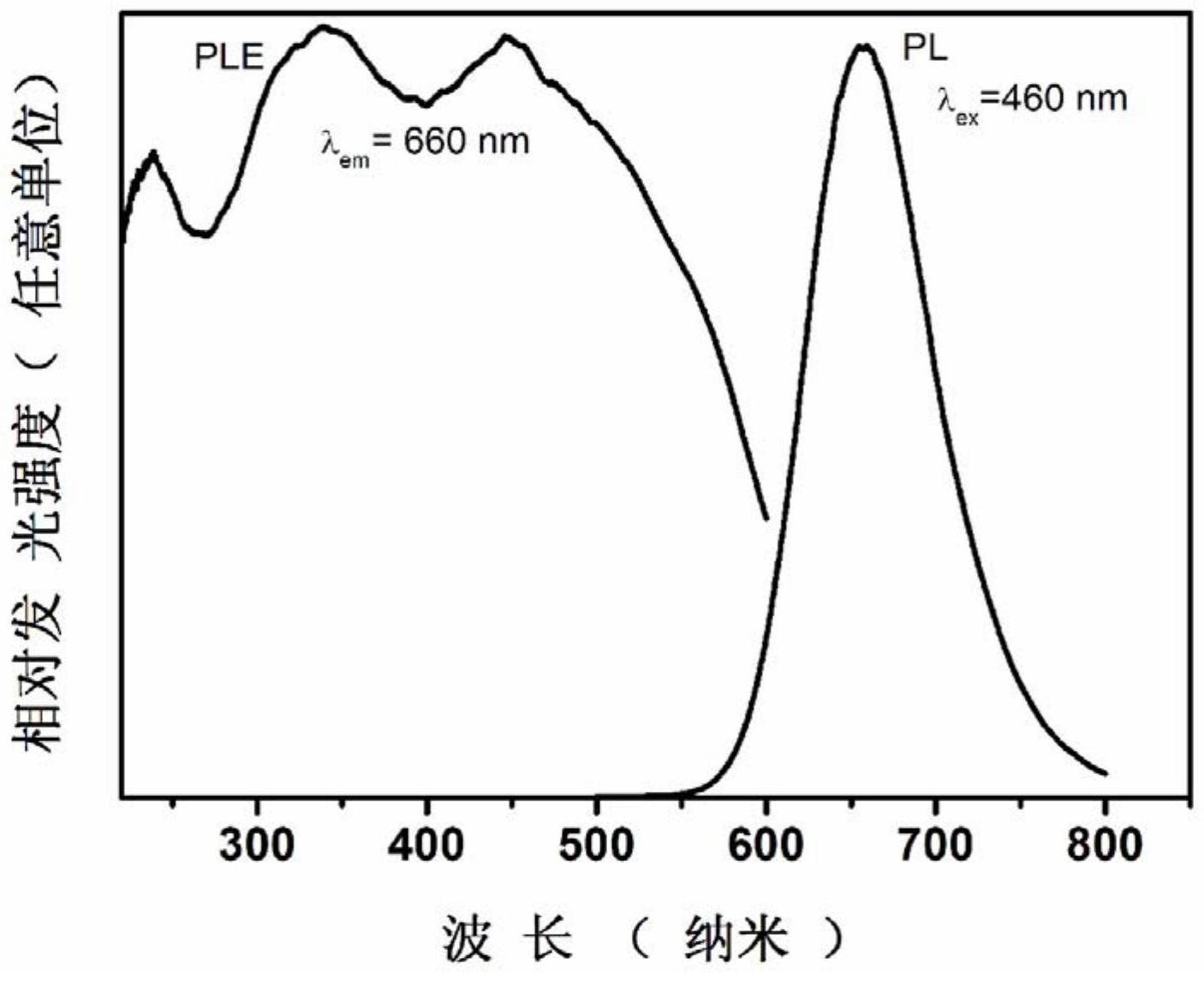

1.一种植物激光照明用荧光微晶玻璃，其特征在于：由玻璃基体和红色荧光粉组成，其中红色荧光粉的含量为5-30wt％，余量为玻璃基体；所述红色荧光粉在蓝色激光光源激发下发射660nm的宽谱深红光，半高宽大于60nm；红色荧光粉晶粒均匀镶嵌在玻璃基体内。

2.根据权利要求1所述植物激光照明用荧光微晶玻璃，其特征在于：所述玻璃基体的成分是：10-40wt％SiO2、0-30wt％La2O3，余量为B2O3。

3.根据权利要求1所述植物激光照明用荧光微晶玻璃，其特征在于：所述红色荧光粉

2+ 2+ 2+

为CaAlSiN3：Eu 、CaS：Eu 、Sr2Si5N8：Eu 和SrLiAl3N4：Eu中的一种或是两种以上任意比例的混合物。

4.一种如权利要求1所述植物激光照明用荧光微晶玻璃的制备方法，其特征在于步骤如下：

1)将B2O3、SiO2、La2O3粉料按比例加入坩埚内，放入电阻炉内加热至1000-1400℃，然后保温60-180分钟至完全熔融，在900-1000℃下将熔融的玻璃液迅速浇注压制成玻璃薄片或浇注至洁净水中水淬冷成玻璃颗粒，将玻璃片或玻璃颗粒进行600℃退火处理1个小时，最后将玻璃薄片或玻璃颗粒进行初级研磨过200目筛，得到低熔点玻璃粉粒；

2)将上述低熔点玻璃粉粒进一步研磨均匀，利用震动分子筛300目过筛，然后与红色荧光粉料混合，将得到的混合物料继续研磨1小时使其混合均匀后加热至500-650℃，保温

60-180分钟至完全熔融，将熔融液迅速浇注至模具内，压制获得块状玻璃，在300℃下进行退火处理30分钟以消除内应力，得到植物激光照明用荧光微晶玻璃。
