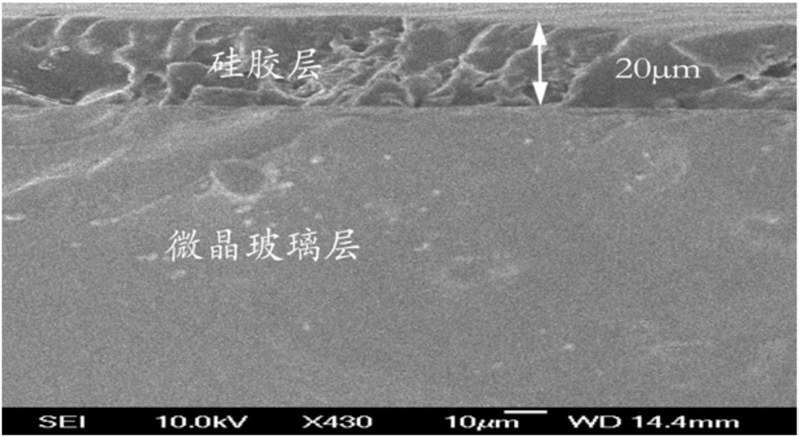

1.用于双层荧光体基层的微晶玻璃，所述微晶玻璃为镶嵌YAG：Ce黄色荧光粉的微晶玻璃，其特征在于：所述微晶玻璃玻璃基体的组分及含量(摩尔百分比)如下：SiO2 24-

27mol％、TeO2 22-26mol％、ZnO 15-18mol％、Ae2O 6-9mol％、GeO212-15mol％、B2O3 9-

12mol％、BaO 2.1-0.9mol％、TiO2 2.7-3.1mol％，其中Ae选自Li，Na或K。

2.根据权利要求1所述的用于双层荧光体基层的微晶玻璃，其特征在于，所述YAG：Ce荧光粉的含量(质量比)为基体玻璃的5-8wt％。

3.用于双层荧光体基层的微晶玻璃的制备方法，其特征在于，制作权利要求1-2任意一项所述的微晶玻璃，包括如下步骤：步骤1，按照玻璃基体配比准确称量后置于玛瑙研钵中，混合并研磨均匀后置于坩埚中，加热原料粉体使之熔融；

步骤2，将玻璃熔体取出并快速倒入模具中成形得到块状前驱玻璃；

步骤3，将获得的前驱玻璃敲碎，在玛瑙研钵中研磨均匀后，加入荧光粉，再进一步研磨后置于坩埚中，加热玻璃粉末到使之熔融，将玻璃熔体取出并快速倒入模具中成形得到块状微晶玻璃；

步骤4,将步骤3获得的微晶玻璃放入电阻炉中退火以消除内应力，并对其切割打磨，得到所需尺寸的微晶玻璃。

4.根据权利要求3所述的用于双层荧光体基层的微晶玻璃的制备方法，其特征在于：步骤1中原料粉体的熔融温度为1200-1300℃，保温时间为1-3小时。

5.根据权利要求3所述的用于双层荧光体基层的微晶玻璃的制备方法，其特征在于：所述步骤3中玻璃粉末的熔融温度为650-700℃，保温时间为1-3小时。
