1.一种高效降解亚甲基蓝的方法，其特征在于，按如下步骤：

(1)配制浓度为10mg/L的亚甲基蓝水溶液，取其中48mL加入至反应管中，然后将5mg的石墨烯/二氧化钛空心复合微球超声分散于2mL浓度为10mg/L的亚甲基蓝水溶液中，再将其在搅拌条件下滴加至上述反应管中；

所述石墨烯/二氧化钛空心复合微球是按以下制得的：

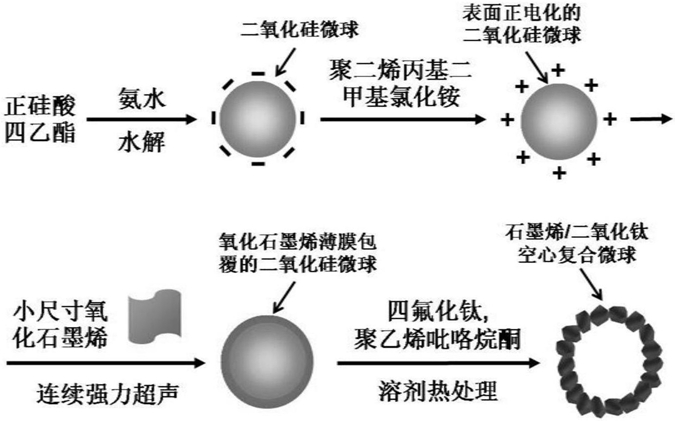

a.制备单分散尺寸可控的二氧化硅胶体微球，所述二氧化硅胶体微球粒径为200-

500nm左右；

b.通过静电作用于二氧化硅微球表面组装一层阳离子聚电解质聚二烯丙基二甲基氯化铵，从而使二氧化硅微球表面正电化；

c.采用超声辅助的自组装方法将小尺寸氧化石墨烯片包覆于二氧化硅微球表面、所述小尺寸氧化石墨烯片径向尺寸均不超过200nm，从而制备出具有良好水分散性的二氧化硅/氧化石墨烯复合微球；所述自组装方法是在连续剧烈超声条件下使表面带有负电的所述小尺寸氧化石墨烯片通过静电作用自组装于b中表面正电化的二氧化硅微球表面；

d.将二氧化硅/氧化石墨烯复合微球超声分散于水中，在超声条件下逐滴加入至无水乙醇中，再将聚乙烯吡咯烷酮水溶液逐滴加入，于室温下搅拌30min后再逐滴加入四氟化钛水溶液并搅拌均匀形成反应体系；反应体系中所加入乙醇与水的总体积比为5:2，二氧化硅/氧化石墨烯复合微球与四氟化钛的质量比为2:5，聚乙烯吡咯烷酮的平均分子量为

40000，其浓度固定为20mg/mL；

e.将反应体系转移至反应釜中，于180℃下进行溶剂热反应4h，冷却后，将沉淀物通过离心分离，水洗若干次后真空干燥即得；

(2)将步骤(1)中的反应管置于光化学反应仪中，以高压汞灯作为紫外光源，将功率设置为300W，剧烈搅拌条件下进行光催化反应。

2.如权利要求1所述高效降解亚甲基蓝的方法，其特征在于：所述石墨烯/二氧化钛空心复合微球的成分为还原氧化石墨烯和二氧化钛，复合微球的微观形貌表现为由纳米颗粒相互粘连围绕形成的空心微球，其表面二氧化钛纳米颗粒的晶型为锐钛矿。
