1.一种纳米Sn-β分子筛的制备方法，其特征在于，包括以下步骤：

(1)在含水溶剂存在下，将硅源、锡源、结构导向剂与碱源按比例混合得到凝胶状的混合溶液，调节混合溶液的pH值至9.5～13.8，将所述混合溶液在150～220℃的温度下晶化5～28天，分离并焙烧得到晶化产物；

(2)将晶化产物、钴盐和/或镍盐在含水溶剂中按比例混合，得到反应溶液，将所述反应溶液在180～220℃的温度下反应2～10h，得到分子筛前躯体；

(3)将分子筛前躯体与含硫介质在含水溶剂中混合，在80～140℃的温度下进行反应1～6h，得到纳米Sn-β分子筛。

2.根据权利要求1所述的纳米Sn-β分子筛的制备方法，其中，在步骤(1)中，所述混合溶液中各物质的摩尔配比为SiO2：Sn：结构导向剂：H2O＝1：(0.005～0.02)：(0.3～3.5)：(5～

200)。

3.根据权利要求1所述的纳米Sn-β分子筛的制备方法，其中，在步骤(1)中，所述晶化的晶化温度160～200℃，晶化时间为10～12天。

4.根据权利要求1所述的纳米Sn-β分子筛的制备方法，其中，在步骤(2)中，所述各物质的质量配比为晶化产物：Co2+：Ni2+＝1：(0～2)：(0～2)，且Co2+和Ni2+的质量配比不同时为0；

优选的，所述各物质的质量配比为晶化产物：Co2+：Ni2+＝1：(0.5～1.5)：(0.5～1.5)。

5.根据权利要求1所述的纳米Sn-β分子筛的制备方法，其中，在步骤(3)中，所述前驱体与所述含硫介质的质量比为1：(1.5～5)。

6.根据权利要求1～5任意一项所述的纳米Sn-β分子筛的制备方法，其中，所述碱源为氨水、脲、水合肼、碳酸钠、碳酸氢钠、乙醇钠、叔丁醇钾和二异丙基氨基锂中的至少一种。

7.根据权利要求1～5任意一项所述的纳米Sn-β分子筛的制备方法，其中，所述锡源为卤化锡、卤化亚锡、硫酸亚锡、硫酸锡、锡酸盐、亚锡酸盐、硝酸锡、氧化锡和氧化亚锡中的至少一种；

优选的，所述锡源为氯化锡、硝酸锡、硫酸锡和锡酸钠中的一种。

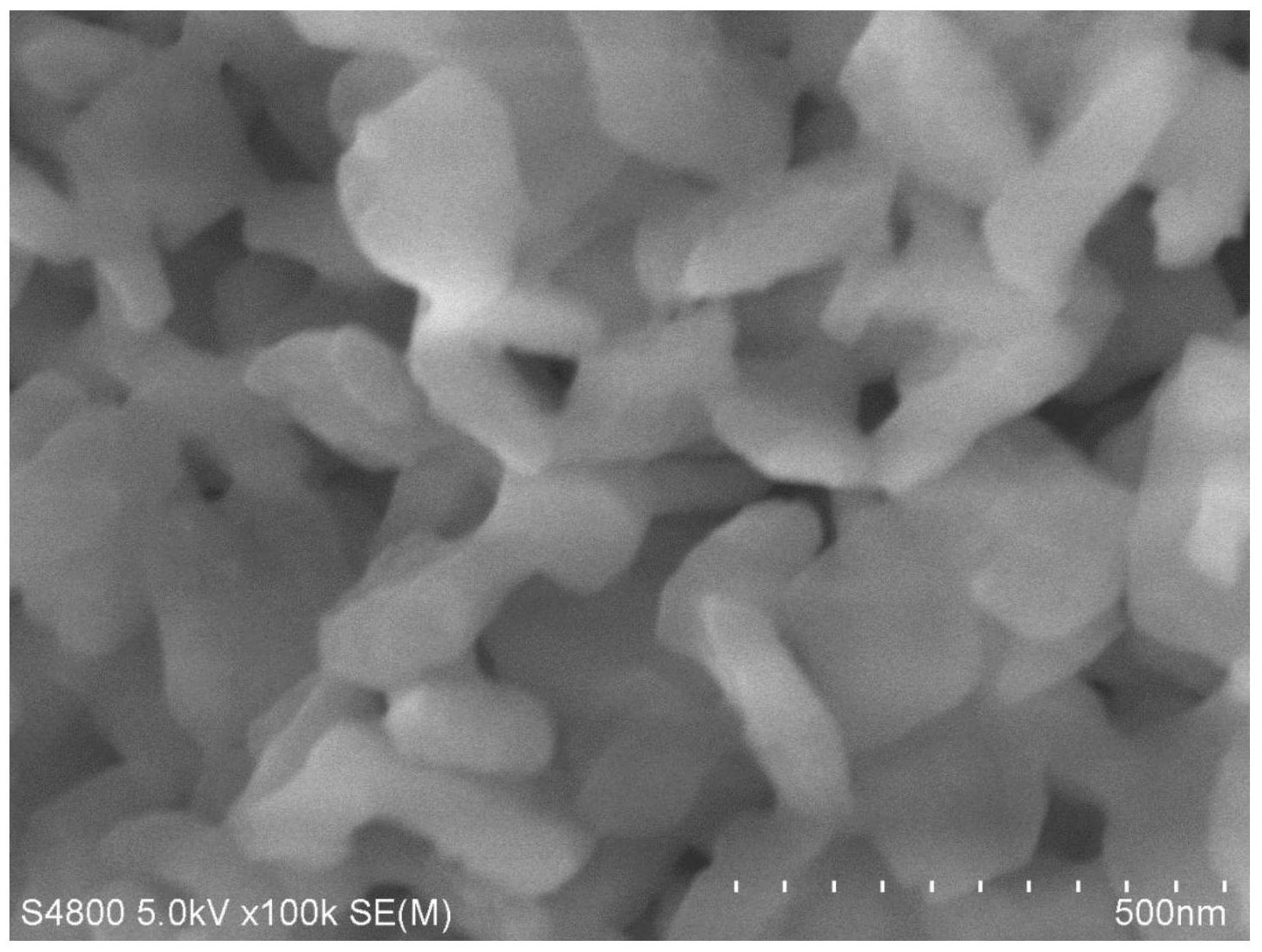

8.一种纳米Sn-β分子筛，其特征在于，根据权利要求1～7任意一项所述的方法制备得到，所述纳米Sn-β分子筛中各物质的摩尔比为硅：锡：镍：钴：硫＝1：(0.002～0.014)：(0～

0.18)：(0～0.21)：(0.15～0.5)，且钴和镍的摩尔配比不同时为0；和/或所述分子筛的比表面积为405～639m2/g，孔容为0.22～0.68cm2/g；

和/或所述分子筛的酸量为25.5～42.6μmol/g。

9.一种苯酚羟基化反应的方法，其特征在于，按照以下步骤：在催化剂存在的条件下，将苯酚和氧化剂接触反应，得到对苯二酚，所述催化剂为根据权利要求8所述的Sn-β分子筛。

10.根据权利要求9所述的苯酚羟基化的方法，其中，所述反应条件包括：苯酚与氧化剂的摩尔比为1：(2～8)，反应温度为30～80℃，反应时间为0.5-72h，催化剂的量为反应物总重量的0.5％-15％。
