1.一种咪唑类离子液体改性壳聚糖吸附剂，其特征在于，制备方法如下：

1)以螃蟹壳为原料，对其进行脱钙，脱乙酰化处理，得到粗制的壳聚糖固体粉末；

2)在反应器中分别加入甲基咪唑、环氧氯丙烷和乙腈，混合均匀，于70-80℃下反应8-

12h，用旋转蒸发仪去除溶剂，得到深棕色粘稠状的咪唑类离子液体；

甲基咪唑、环氧氯丙烷和乙腈按体积比1-1.5：1.5-2：3的比例进行投料；

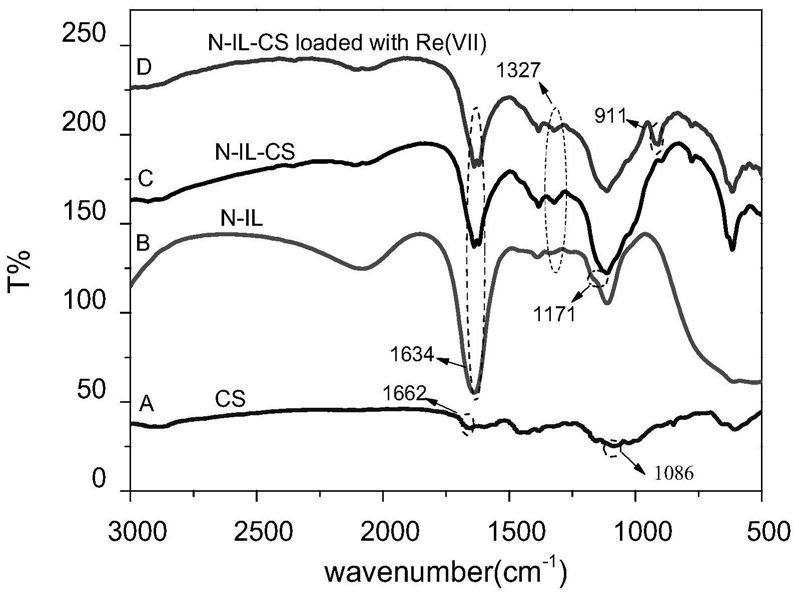

3)用蒸馏水将合成的咪唑类离子液体搅拌溶解后得咪唑类离子液体水溶液；向咪唑类离子液体水溶液加入壳聚糖混合均匀，于70-80℃下反应18-24h，冷却后，抽滤，用去离子水和乙醇洗涤，50℃下干燥，得到目标产物咪唑类离子液体改性壳聚糖吸附剂；

壳聚糖与咪唑类离子液体水溶液的固液比为0.1-0.6:10g/ml。

2.如权利要求1所述一种咪唑类离子液体改性壳聚糖吸附剂，其特征在于，步骤1)具体为：将螃蟹壳磨成粉末，用1mol/L HCl溶液室温下浸泡6h除去矿物质，去离子水洗至中性，干燥，产品为粗制的甲壳素；甲壳素用50％NaOH溶液在100℃下处理4-5h，过滤，去离子水洗至中性，干燥，得到固体粉末壳聚糖。

3.如权利要求1所述一种咪唑类离子液体改性壳聚糖吸附剂，其特征在于，步骤2)中甲基咪唑和环氧氯丙烷按体积比1:2的比例进行投料。

4.一种如权利要求1-3任一项所述咪唑类离子液体改性壳聚糖吸附剂在回收与分离溶液中稀散金属铼上的应用。

5.如权利要求4所述的应用，其特征在于，调整所述溶液的pH＝3。

6.如权利要求4所述的应用，其特征在于，咪唑类离子液体改性壳聚糖吸附剂对铼吸附后利用盐酸进行洗脱。

7.如权利要求6所述的应用，其特征在于，所述盐酸选用5％盐酸溶液。
