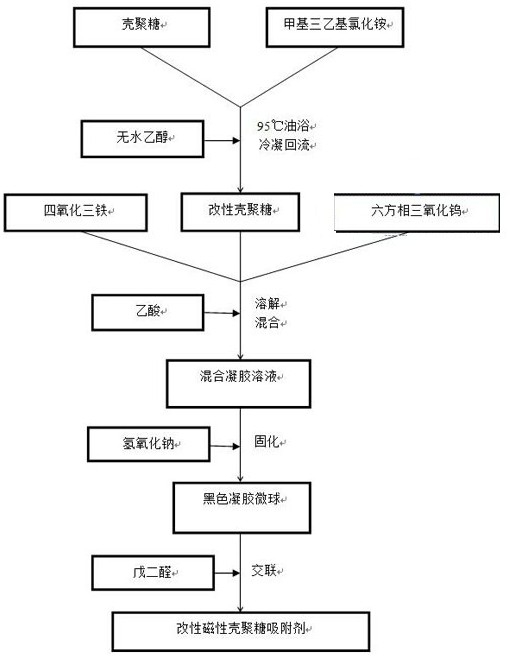

1.一种改性磁性壳聚糖吸附剂的制备方法，其特在于，其包括以下步骤：（1）称取壳聚糖粉末和甲基三乙基氯化铵粉末，置于玻璃容器中，加入无水乙醇溶液，在95℃油浴中连续搅拌，冷凝回流反应12h后结束反应；

壳聚糖粉末与甲基三乙基氯化铵粉末的加入质量比为16 : (13 15)；无水乙醇溶液加~入质量为壳聚糖质量的10 15倍；

~

（2）待反应结束后反应产物冷却至室温，用无水乙醇清洗3 5次，然后在50℃烘箱中干~燥，获得改性壳聚糖；

（3）将改性壳聚糖粉末溶于2.0%的乙酸溶液中，机械搅拌1h，使改性壳聚糖粉末完全溶胀，获得改性壳聚糖溶液；

2.0%的乙酸溶液的加入质量为改性壳聚糖质量的5 10倍；

~

（4）往改性壳聚糖溶液中加入四氧化三铁粉末，在超声波条件下机械搅拌2h，使溶液变成均匀的凝胶溶液；

四氧化三铁粉末的加入质量为改性壳聚糖质量的2.5 4.5倍；

~

（5）将六方相三氧化钨粉末加入凝胶溶液中，在30 40℃水浴条件下，机械搅拌2h，使三~氧化钨均匀分布于溶液中，搅拌结束后静置，至溶液温度恢复至室温，获得混合凝胶溶液，备用；

六方相三氧化钨粉末的加入质量为改性壳聚糖质量的0.6 1.5倍；

~

（6）将恢复至室温的混合凝胶溶液缓慢滴加入氢氧化钠溶液中，氢氧化钠溶液浓度为

1mol/L，形成均匀的黑色凝胶微球，待反应结束后将黑色凝胶微球过滤取出，加入1.0mol/L氢氧化钠溶液中继续浸泡1 1.5h；

~

（7）浸泡结束后将黑色凝胶微球用去离子水洗涤多次至中性备用；

（8）将中性的黑色凝胶微球投入0.012mmol/L的戊二醛溶液中，30 35℃条件下机械搅~拌交联4 8h；

~

（9）交联反应结束后，将反应产物用去离子水洗涤2 3次至中性，然后在70℃条件下干~燥，获得改性磁性壳聚糖吸附剂。
