1.一种壳聚糖改性GMA/MAA聚合物吸附剂的制备方法，其特征在于：包括以下步骤：（1）GMA/MAA聚合物吸附剂的制备

取体积比为4:14-15的甲基丙烯酸（MAA）和甲基丙烯酸缩水甘油酯（GMA）与乙二醇二甲基丙烯酸酯、十二烷醇、环己醇、偶氮二异丁腈超声混匀，将聚合液于50-60℃下反应，然后用甲醇洗涤，烘干得到GMA/MAA聚合物吸附剂；

（2）壳聚糖改性GMA/MAA聚合物吸附剂

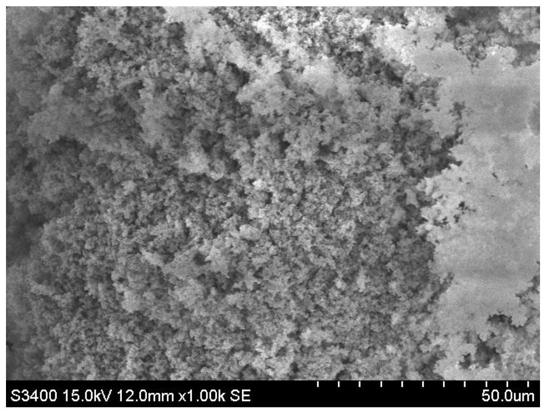

向蒸馏水中加入GMA/MAA聚合物吸附剂、冰醋酸及壳聚糖，超声处理，并于60-70℃下进行反应，反应结束后加入甲醇洗涤，离心，去除上清液，烘干得到壳聚糖改性GMA/MAA聚合物吸附剂。

2.根据权利要求1所述的壳聚糖改性GMA/MAA聚合物吸附剂的制备方法，其特征在于：乙二醇二甲基丙烯酸酯与甲基丙烯酸的体积比为3-3.2:1，十二烷醇与甲基丙烯酸的体积比为2.9-3.2:1，环己醇与甲基丙烯酸的体积比为24-26:1。

3.一种壳聚糖改性GMA/MAA聚合物吸附剂，其由权利要求1所述的方法制备而成。

4.权利要求3所述的壳聚糖改性GMA/MAA聚合物吸附剂在萃取洛美沙星方面的应用。

5.一种权利要求3所述的壳聚糖改性GMA/MAA聚合物吸附剂萃取检测洛美沙星的方法，其特征在于：包括以下步骤：（1）称取壳聚糖改性GMA/MAA聚合物吸附剂于容器中，加入甲醇进行超声处理，然后离心去除上清液；

（2）将待测的洛美沙星溶液加入容器中，超声处理，然后离心去除上清液；

（3）向容器中加入蒸馏水，超声处理，然后离心去除上清液；

（4）向容器中加入甲醇水溶液，超声处理，离心取上清液，在波长276nm处测定吸光度。

6.根据权利要求5所述的壳聚糖改性GMA/MAA聚合物吸附剂萃取检测洛美沙星的方法，其特征在于：所述甲醇水溶液中甲醇的体积含量为20%。

7.根据权利要求5所述的壳聚糖改性GMA/MAA聚合物吸附剂萃取检测洛美沙星的方法，其特征在于：在进行检测待测溶液的吸光度之前，配制洛美沙星的不同标准浓度，建立洛美沙星浓度与吸光度标准曲线，通过待测溶液的吸光度在标准曲线上找到相应浓度即可。
