1.一种改性壳聚糖/沸石/纳米锆吸附剂的制备方法，其特征在于按照以下步骤进行：（1）将壳聚糖加入到体积分数为0.8% 1.2%的醋酸溶液中，配制成重量分数1.8% 2.2%~ ~的壳聚糖醋酸溶液；

（2）将Y型沸石与纳米ZrO2按照质量比 (2-3):1混合，形成Y型沸石/ 纳米ZrO2混合物；

（3）将步骤（2）中的混合物加入到步骤（1）中的壳聚糖醋酸溶液中，体积比例为1:（3-

5），混合后置于50-55℃干燥箱内加热5-5.5h，形成改性壳聚糖/沸石/纳米锆混合物；

（4）将步骤（3）中所得到的改性壳聚糖/沸石/纳米锆混合物，加入到体积分数为24.8%~

25.2%的戊二醛溶液中，于58℃ 62℃搅拌1h，得到反应产物；

~

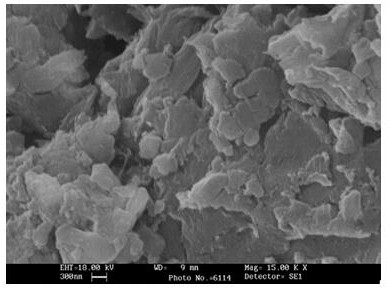

（5）用去离子水冲洗步骤（4）的反应产物至洗液为中性，再在58℃ 62℃的干燥箱内干~燥12h，将干燥产物粉碎，得到改性壳聚糖/沸石/纳米锆吸附剂。

2.根据权利要求1所述的一种改性壳聚糖/沸石/纳米锆吸附剂的制备方法，其特征在于所述的壳聚糖脱乙酰度≥85%。

3.如权利要求1所述的一种改性壳聚糖/沸石/纳米锆吸附剂的应用，其特征在于按照以下步骤进行：将改性壳聚糖/沸石/纳米锆吸附剂投入到含硝酸盐、氨氮污染物的水样中，改性壳聚糖/沸石/纳米锆吸附剂投加量为1.0-1.5g/L，搅拌时间为30-40min，搅拌速度为80-100r/min，对硝酸盐的去除率可达到57.5% 70%，氨氮的去除率达到77.5-85.6%，反应温度范围为~

10-30℃。

4.根据权利要求1所述的一种改性壳聚糖/沸石/纳米锆吸附剂的应用，其特征在于所述的水样中硝酸盐污染物含量为20-30mg/L，氨氮污染物含量为2-5mg/L。
