专利号: 2016111550682
申请人: 陈华勤
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

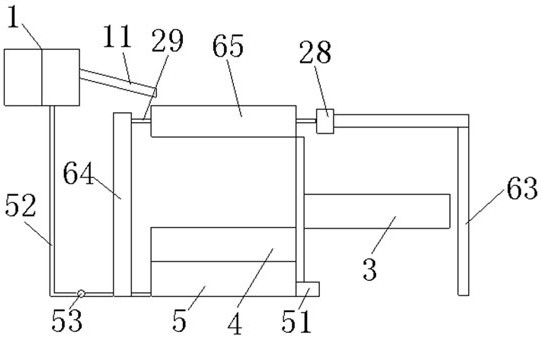

1.一种香菇剪柄分拣系统,其特征在于:包括香菇储存槽(1)、第一圆环(2)、菇头收集槽(3)、菇柄收集槽(4)以及废水收集槽(5);所述香菇储存槽(1)连通有一送料通道(11);所述第一圆环(2)位于送料通道(11)端部的下方;所述菇柄收集槽(4)以及废水收集槽(5)依次设置在第一圆环(2)的正下方;所述菇头收集槽(3)设置在第一圆环(2)的下方且位于菇柄收集槽(4)的上方;所述菇头收集槽(3)与菇柄收集槽(4)错开设置;所述菇头收集槽(3)可转动至第一圆环(2)正下方;所述第一圆环(2)外部套设有第二圆环(65);所述第一圆环(2)与第二圆环(65)滑动连接;所述第一圆环(2)可水平转动;所述第二圆环(65)可带动第一圆环(2)同步垂直翻转;所述第一圆环(2)上均匀设置有若干个通孔(26),所述第一圆环(2)上在通孔(26)的两侧开有板槽(31),板槽(31)与通孔(26)连通;所述板槽(31)内均设置有气动装置(6);所述气动装置(6)连接有一板形的切刀(27),所述两切刀(27)由气动装置(6)驱动穿过板槽(31)开闭通孔(26)。

2.如权利要求1所述的一种香菇剪柄分拣系统,其特征在于:所述第二圆环(65)由一设置在第二圆环(65)的一侧的第一电机(28)驱动垂直翻转;所述第一圆环(2)由一设置在第一圆环(2)中心的第二电机(22)驱动水平转动。

3.如权利要求2所述的一种香菇剪柄分拣系统,其特征在于:所述菇头收集槽(3)通过一步进电机(51)驱动水平转动。

4.如权利要求1所述的一种香菇剪柄分拣系统,其特征在于:所述香菇储存槽(1)的出料端为喇叭口(12);所述喇叭口(12)与送料通道(11)连通;所述送料通道(11)与喇叭口(12)连接的一端内部设置有多个喷头(13);所述喷头(13)开口朝向送料通道(11)另一端。

5.如权利要求1或4所述的一种香菇剪柄分拣系统,其特征在于:所述切刀(27)穿过板槽(31)将通孔(26)分成两个储水槽(68);两个储水槽(68)上下对称;储水槽底部设置有液位感应器(69);液位感应器(69)和气动装置(6)电连接一第一控制器。

6.如权利要求5所述的一种香菇剪柄分拣系统,其特征在于:所述菇头收集槽(3)以及菇柄收集槽(4)的底部设置有透水孔。

7.如权利要求6所述的一种香菇剪柄分拣系统,其特征在于:所述废水收集槽(5)通过一导管(52)与香菇储存槽(1)连通;所述导管(52)上设置有提升泵(53)。

8.如权利要求7所述的一种香菇剪柄分拣系统,其特征在于:所述菇头收集槽(3)以及菇柄收集槽(4)的底部设置有透水孔。
