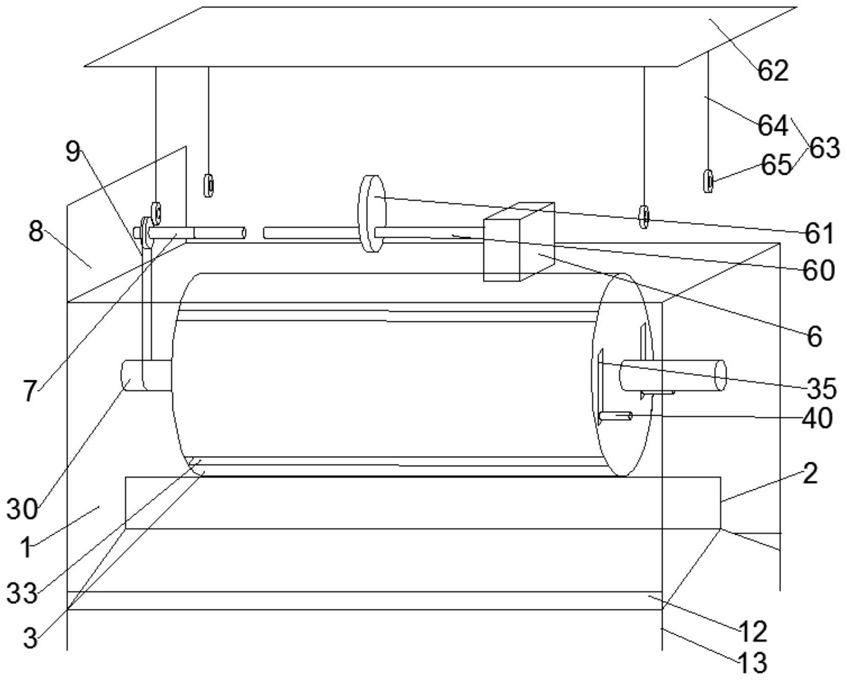

1.香菇高效剪脚机，其特征在于，包括：

壳体，其为长方体形，所述壳体底面竖直向上设有隔板，所述隔板沿所述壳体底面长度方向设置，且将所述壳体底面沿宽度方向等分，所述壳体与所述隔板相对两侧的最低端均设有出料口；

定位机构，其可转动设于所述壳体内且位于所述隔板上方，所述定位机构包括轴线沿所述壳体长度方向设置的滚筒、固设于滚筒两端并与所述壳体侧壁转动连接的连接杆，所述滚筒内卡设有一对挡板，每个挡板均沿所述滚筒轴线方向设置，一对挡板呈八字形并关于所述滚筒端面一直径对称设置，以配合滚筒内壁形成操作腔，所述操作腔内每个弧面侧壁均固设有支撑板，每个支撑板均沿所述滚筒长度方向设置，所述支撑板垂直于一对挡板的对称轴，一对支撑板间滑动设有定位板，所述定位板垂直于所述支撑板，所述操作腔两端面分别设有两个关于连接杆对称设置的贯穿滑道，所述滑道平行于所述支撑板，所述定位板两端分别间隔设置两个螺纹柱，位于每端的两个螺纹柱与对应端部的两个滑道一一对应，以使螺纹柱对应穿出滑道，其中，所述定位板贯穿设有多组定位组件，多组定位组件所述定位板长度方向等间隔设置，每组定位组件包括由内至外依次环设的多圈定位孔，每圈定位孔包括多个定位孔；

剪脚机构，其包括与所述定位板底面转动连接的多个圆板、与其中一圆板底面同轴固设的第一伸缩杆、与所述第一伸缩杆的自由端固接的第一旋转电机，其中，多个圆板一一对应设于每组定位组件正下方，任意相邻两圆板外周啮合，贯穿所述圆板设有多个剪孔，每个圆板的剪孔与与其对应的定位组件的定位孔一一对应，所述剪孔的内侧壁一半呈刀片状，每个圆板的多个剪孔呈刀片状的一侧位于该剪孔中心与对应圆板中心连线的同一侧，任意相邻两个圆板剪孔呈刀片状的一侧相反设置，所述剪孔的孔径等于所述定位孔的孔径；

震荡机构，其包括固设于所述壳体顶面的第二旋转电机、与所述第二旋转电机输出轴固接的水平杆、套设于所述水平杆上的凸轮、与所述凸轮周向端面抵接的矩形板、设于所述矩形板底面的四个拉扯件，每个拉扯件包括一端设于所述矩形板底面的拉扯绳、与所述拉扯绳的自由端转动连接的螺纹块，其中，四个拉扯件与四个螺纹柱一一对应设置，每个螺纹块与与其对应的螺纹柱螺接，当四个螺纹块一一对应螺设于螺纹柱内时，第二旋转电机转动带动定位板上下振动，所述水平杆的自由端沿其轴向向内凹陷具有容纳槽，所述容纳槽具有挡位块；

转动机构，其包括转动设于所述壳体顶面的第二伸缩杆，所述第二伸缩杆位于其中一连接杆正上方，且与所述水平杆同轴设置，所述第二伸缩杆的自由端具有与所述容纳槽挡位块匹配的挡位槽，所述第二伸缩杆的外侧壁与位于其下方的连接杆皮带连接，当所述伸缩杆伸长至最长时，所述第二伸缩杆自由端位于所述容纳槽内，所述第二旋转电机转动带动所述滚筒转动，当所述伸缩杆收缩至最短时，所述第二伸缩杆不与所述容纳槽接触；

其中，所述操作腔位于其优弧面两端沿所述滚筒长度方向分别开设一缺口，当所述第一伸缩杆竖直设置且位于所述圆板下方时，一对缺口的水平面的投影重叠，且落入所述壳体位于隔板一侧底面的水平投影内，所述第二旋转电机转动带动所述滚筒转动180度，一对缺口的水平投影落入所述壳体位于隔板另一侧底面的水平投影内。

2.如权利要求1所述的香菇高效剪脚机，其特征在于，所述隔板底端朝向所述壳体沿宽度方向的两底端倾斜向下延伸形成壳体底面，所述出料口沿所述壳体长度方向设置。

3.如权利要求2所述的香菇高效剪脚机，其特征在于，所述壳体底端四角处设有支撑脚。

4.如权利要求1所述的香菇高效剪脚机，其特征在于，所述圆板中心设有凸起，周向未设置剪孔处设置环形凸条，所述定位板底端设置与所述凸起和所述凸条对应的槽体，以使所述圆板转动设于所述定位板底面。

5.如权利要求1所述的香菇高效剪脚机，其特征在于，所述壳体顶面竖直向上固设有固定板，所述第二伸缩杆可转动设于所述固定板上。

6.如权利要求5所述的香菇高效剪脚机，其特征在于，所述第二伸缩杆包括与所述固定板可转动连接的定位块、设于所述定位块远离所述固定板一侧的外套筒、同轴可伸缩套设于所述外套筒内的内套筒，所述内套筒和所述外套筒间固设第一弹簧，所述定位块内设有一垂直于所述内套筒的滑槽，所述滑槽内同轴套设一绕线轮，同轴穿过所述绕线轮设有拉杆，所述拉杆的一端穿过所述定位块，穿出端固定一旋转块，所述旋转块靠近所述定位块的一侧设有定位柱，所述定位块侧壁设有与定位柱匹配的定位槽，所述绕线轮靠近定位柱的一侧与所述滑槽间设有第二弹簧，所述内套筒底端固设一定位绳，所述定位绳的自由端绕设于所述绕线轮上，其中，所述外套筒纵向截面形状与所述容纳槽端面形状相同，所述内套筒外侧壁形状与所述外套筒相适配形成固定块，当所述定位柱位于定位槽内时，所述第二弹簧处于压缩状态。

7.如权利要求1所述的香菇高效剪脚机，其特征在于，至少一套板，至少一套板可旋转套设于所述滚筒外周，且周向与所述壳体内侧壁固接。
