1.一种Ag/AgBr/BiOCl‐(001)纳米复合材料的制备方法，其特征在于包括如下步骤：

(1)称取氯化钠146mg，油酸钠100mg，加入30mL去离子水，75℃搅拌30min，使油酸钠和氯化钠充分溶解，向圆底烧瓶中缓慢加入2mL的0.5mol/L Bi(NO3)3，并于95℃度下反应3小时，将反应物冷却至室温，离心分离，洗涤，干燥后得到固体产物，该固体产物即为BiOCl‐(001)；

(2)量取12mL乙二醇放入圆底烧瓶，在初始反应温度60～120℃下恒温搅拌30min，加入

54～150mg聚乙烯吡咯烷酮和100～160mg十六烷基三甲基溴化铵，继续搅拌直至二者完全溶解，然后加入5～40mg步骤(1)制备的BiOCl‐(001)，继续搅拌2～5h，以使BiOCl‐(001)均匀的分布在上述溶液中，此时的悬浮液称作溶液A；另外在常温下称取100mg硝酸银，使其溶解在1.5～3.0mL乙二醇中，称作溶液B；在搅拌的状态下，把溶液B滴入溶液A中，搅拌30min，将温度升至155℃，保持15min，反应结束；将反应物冷却至室温，离心分离，洗涤，干燥后得到Ag/AgBr/BiOCl‐(001)纳米复合材料。

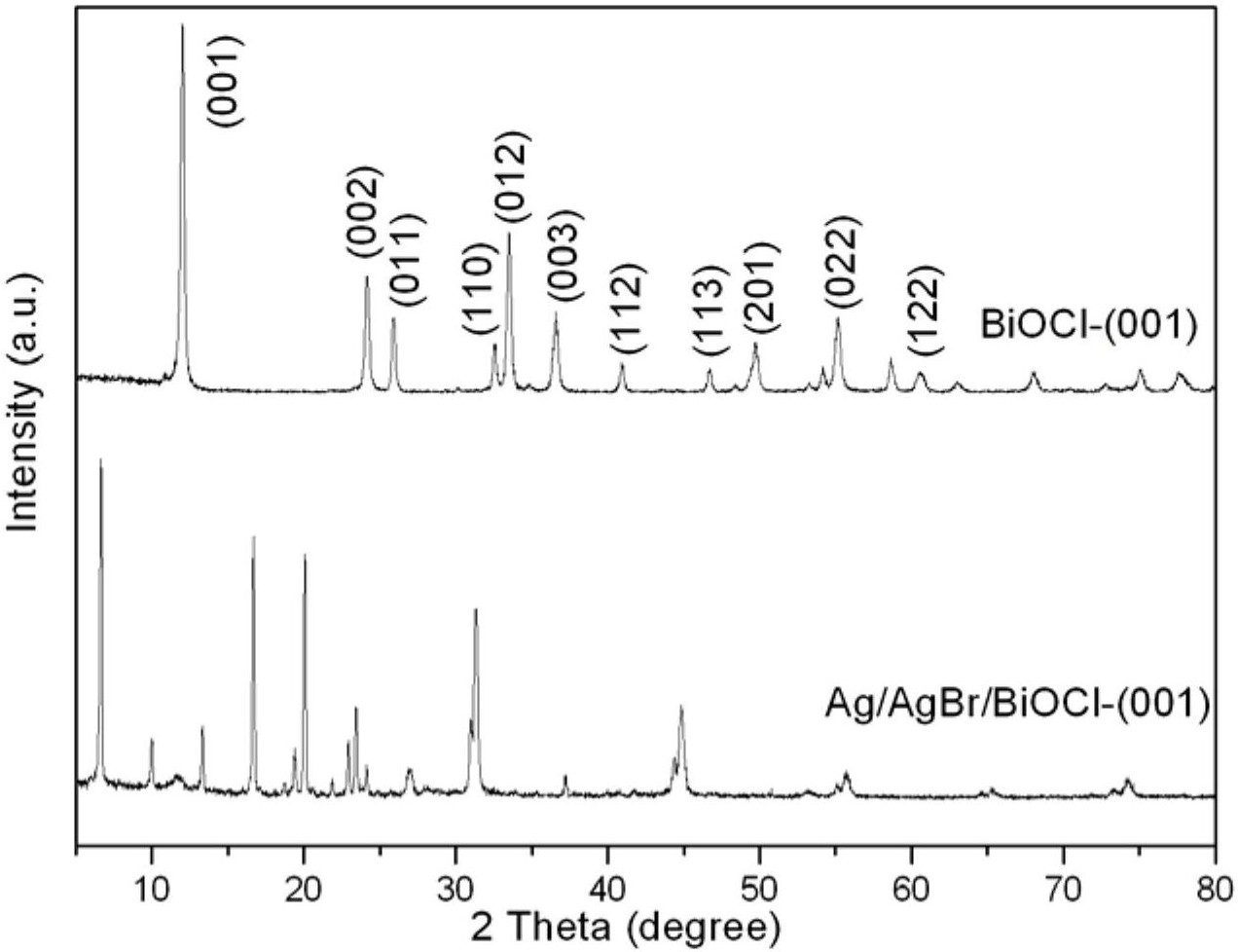

2.如权利要求1所述的Ag/AgBr/BiOCl‐(001)纳米复合材料的制备方法，其特征在于，所述步骤(2)中：初始反应温度是105℃；聚乙烯吡咯烷酮、BiOCl‐(001)和十六烷基三甲基溴化铵的用量分别是95mg、30mg和120mg。

3.如权利要求1所述制备方法得到的Ag/AgBr/BiOCl‐(001)纳米复合材料作为光催化剂在降解甲基橙反应中的应用。
