1.一种PVDF‐Ag/AgBr/g‐C3N4‐BiOCl(001)复合膜的制备方法，其特征在于，该复合膜活性组分是Ag/AgBr/g‐C3N4和BiOCl(001)，其结构是Ag/AgBr/g‐C3N4和BiOCl(001)分布在PVDF基体当中，其具体制备过程如下：(1)g‐C3N4的制备

称取质量比为1：1的盐酸胍和NH4Cl在研钵中研磨混合均匀，放在马弗炉中600℃煅烧，得到的产物就是g‐C3N4纳米片；

(2)Ag/AgBr/g‐C3N4纳米复合材料的制备

量取12mL乙二醇放入圆底烧瓶，在105℃下恒温搅拌30min，加入95mg PVP和120mg CTAB，继续搅拌直至二者完全溶解，然后加入25mg步骤(1)制备的g‐C3N4，继续搅拌2h，以使g‐C3N4均匀的分布在上述溶液中，此时的悬浮液称作A；另外在常温下称取100mg AgNO3，使其溶解在1.5mL乙二醇中，称作溶液B；在搅拌的状态下，用塑料滴管把溶液B滴入悬浮液A中，搅拌30min，将温度升至155℃，保持15min，反应结束；将反应物冷却至室温，离心分离，洗涤，干燥后得到Ag/AgBr/g‐C3N4纳米复合材料；

(3)BiOCl(001)的制备

称取氯化钠146mg，油酸钠100mg，加入30mL去离子水，75℃搅拌30min，使油酸钠和NaCl充分溶解，向圆底烧瓶中缓慢加入2mL的0.5mol/L Bi(NO3)3，并于95℃度下反应3小时，将反应物冷却至室温，离心分离，洗涤，干燥后得到固体产物，该固体产物即为BiOCl(001)；

(4)PVDF‐Ag/AgBr/g‐C3N4‐BiOCl(001)复合膜的制备

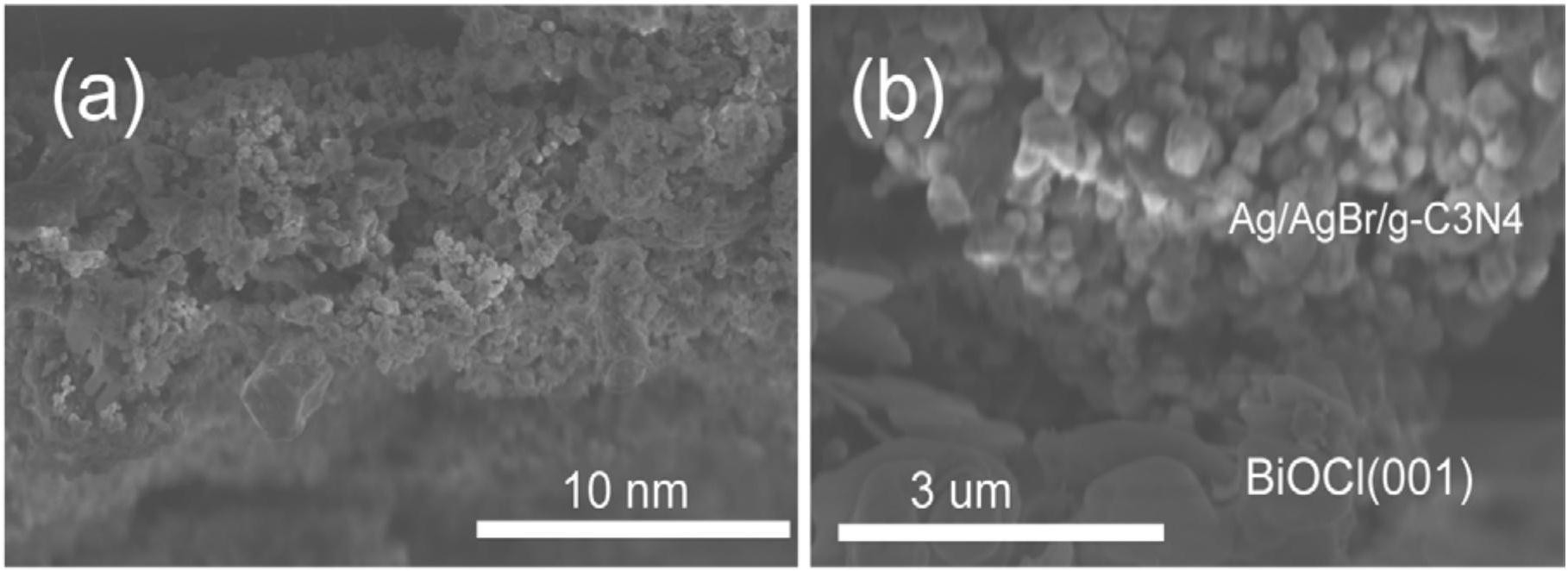

称取步骤(3)制备的5～30mg研磨过的BiOCl(001)粉末于离心管内，加入1～3mL无水乙醇；称取步骤(2)制备的5～30mg Ag/AgBr/g‐C3N4粉末于离心管内，加入1～3mL无水乙醇；称取5～30mg PVDF置于离心管内，加入1～3mL 1‐甲基‐2‐吡咯烷酮；将3只离心管放入超声清洗机中振荡5分钟，两个管内形成悬浮液，另一个管内形成透明状液体；剪取6cm×6cm的铝箔，使其表面平整，把四个边折起；首先将PVDF制成的溶液倒入喷雾器内，然后均匀的喷涂在铝箔底部表面；同样的依次将BiOCl(001)悬浮液，Ag/AgBr/g‐C3N4悬浮液均匀的喷涂在铝箔底部表面；然后放入干燥箱内干燥，30min后即可得到PVDF‐Ag/AgBr/g‐C3N4‐BiOCl(001)复合膜。

2.如权利要求1所述的一种PVDF‐Ag/AgBr/g‐C3N4‐BiOCl(001)复合膜的制备方法，其特征在于，所述步骤(4)中：BiOCl(001)、无水乙醇、Ag/AgBr/g‐C3N4、PVDF和1‐甲基‐2‐吡咯烷酮的用量分别是10mg、2mL、20mg、15mg和1mL。

3.如权利要求1所述制备方法得到的PVDF‐Ag/AgBr/g‐C3N4‐BiOCl(001)复合膜作为光催化剂在降解甲基橙中的应用。
