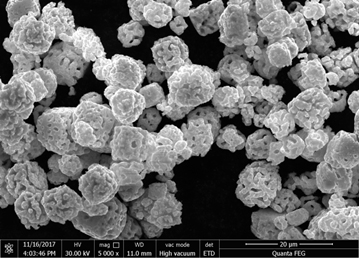

1.多孔Ag/AgBr纳米材料的制备方法，其特征在于：以AgNO3、NH2OH·HCl和CTAB为原料，采用水热法首先制备出Ag/AgCl/AgBr前驱体，然后经过氨水洗涤去除前驱体中AgCl，获得多孔Ag/AgBr纳米材料。

2.根据权利要求1所述的多孔Ag/AgBr纳米材料的制备方法，其特征在于它的具体步骤如下：

室温，分别配置AgNO3水溶液和NH2OH·HCl水溶液，依体积比1:1混合均匀，形成白色AgCl悬浊液；接着向上述悬浊液中加入CTAB，形成混合溶液；混合溶液中控制AgNO3、NH2OH·HCl和CTAB的摩尔比值，整个反应过程在300转/分搅拌下进行；

将混合溶液充填在反应釜中进行水热反应，混合溶液占反应釜容积的60%，以5℃/分的加热速率升温至设定的反应温度，并在该温度下维持设定的反应时间；

将生成物分离，用去离子水对生成物进行多次洗涤，得到Ag/AgCl/AgBr前驱体；室温，将Ag/AgCl/AgBr前驱体加入到一定浓度氨水中进行超声分散，超声分散功率为100瓦，得到均匀分散的悬浊液；Ag/AgCl/AgBr前驱体经氨水超声洗涤30分钟后，即溶解去除AgCl；最终产物经分离、去离子水洗涤和干燥，得到多孔Ag/AgBr纳米材料。

3.根据权利要求2所述的多孔Ag/AgBr纳米材料的制备方法，其特征在于：步骤（1）中，AgNO3、NH2OH·HCl和CTAB的摩尔比值为3:3:1。

4.根据权利要求2所述的多孔Ag/AgBr纳米材料的制备方法，其特征在于：步骤（2）中，设定的反应温度为170-190℃；设定的反应时间为6-12小时。

5.根据权利要求2所述的多孔Ag/AgBr纳米材料的制备方法，其特征在于：步骤（3）中，氨水的质量浓度为2.5%。

6.根据权利要求2所述的多孔Ag/AgBr纳米材料的制备方法，其特征在于：步骤（3）中，悬浊液中Ag/AgCl/AgBr前驱体与氨水的重量比值为1:100。
