专利号: 2015103741965
申请人: 严振华
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

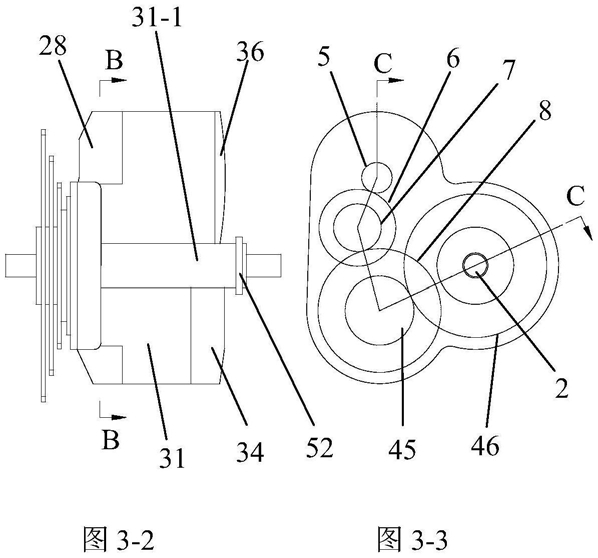

1.一种电动自行车用可变减速比的中置电机,包括壳体、电机、一级小齿轮、一级大齿轮、二级小齿轮、二级大齿轮和动力输出套,所述一级小齿轮键接在电机输出轴上,所述一级小齿轮与一级大齿轮啮合,与一级大齿轮同轴的二级小齿轮与二级大齿轮啮合,动力输出套固接牙盘,动力输出套通过单向超越离合器和动力输出套支撑轴承支撑在自行车主轴上,其特征是:所述二级大齿轮与双层单向超越离合器及差动行星齿轮减速机构固接,双层单向超越离合器中间输出圈与动力输出套固接,所述二级大齿轮反转通过差动行星齿轮减速机构及双层单向超越离合器内圈带动双层单向超越离合器中间输出圈及动力输出套构成低速输出机构;所述二级大齿轮正转通过双层单向超越离合器外圈带动双层单向超越离合器中间输出圈及动力输出套构成高速输出机构;所述差动行星齿轮减速机构包括右侧行星架、左侧行星架套筒、右侧行星轮支撑轴承、左侧行星轮支撑轴承、行星轮支撑轴、第一太阳轮、第一行星轮、第二太阳轮、第二行星轮和行星轮连接花键套,所述右侧行星架扣合在左侧行星架套筒端口上构成圆柱形行星架,所述圆柱形行星架上固接有行星轮支撑轴,行星轮支撑轴上套有第一行星轮、第二行星轮、行星轮支撑轴承、行星轮连接花键套,第一行星轮和第二行星轮通过行星轮支撑轴承支撑在行星轮支撑轴上,第一行星轮、第二行星轮通过行星轮连接花键套键接构成一体,所述第一太阳轮与中间壳体固接、第一太阳轮与第一行星轮啮合,所述第二太阳轮与双层单向超越离合器内圈固接,所述圆柱形行星架左侧通过左侧行星架支撑轴承支撑在中间壳体上、右侧通过双层单向超越离合器外圈及中间输出圈支撑在动力输出套上。

2.根据权利要求1所述的电动自行车用可变减速比的中置电机,其特征是:所述双层单向超越离合器由双层单向超越离合器外圈、双层单向超越离合器中间输出圈、双层单向超越离合器内圈和双层单向超越离合器侧挡圈构成,所述双层单向超越离合器外圈和双层单向超越离合器内圈通过双层单向超越离合器中间输出圈构成径向双层第一超越离合器结构及第二超越离合器结构的复合式双层单向超越离合器。

3.根据权利要求1所述的电动自行车用可变减速比的中置电机,其特征是:所述二级大齿轮与双层单向超越离合器外圈及圆柱形行星架固接呈整体。

4.根据权利要求1或2所述的电动自行车用可变减速比的中置电机,其特征是:所述双层单向超越离合器中间输出圈上固接有三级小齿轮,所述三级小齿轮与三级大齿轮啮合,所述三级大齿轮与动力输出套固接并通过三级大齿轮支撑轴承支撑在中间壳体上,所述双层单向超越离合器中间输出圈通过双层单向超越离合器中间输出圈支撑轴承支撑在右侧壳体上。

5.根据权利要求1所述的电动自行车用可变减速比的中置电机,其特征是:所述壳体由右侧壳体、左侧壳体、电机保护盖和中间壳体固接构成整体。
