专利号: 2019111246050
申请人: 兰泽(荆门)智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

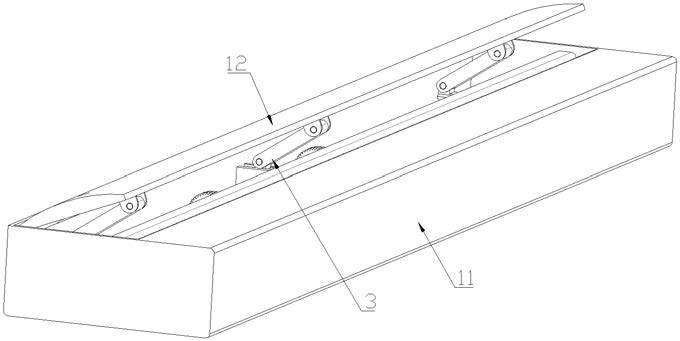

1.一种可发电式防逆行减速带,其特征在于:包括底座(11)、减速板(12)、发电机(14)、蓄电池(15)、传动机构(3)以及复位机构;所述发电机(14)、蓄电池(15)、传动机构(3)以及复位机构均装设于所述底座(11)内;所述减速板(12)的一端与所述底座(11)铰接;所述减速板(12)的另一端通过所述传动机构(3)与发电机(14)联动;所述复位机构用于使所述减速板(12)复位;所述蓄电池(15)与所述发电机(14)电连接;

所述复位机构为复位弹簧(2);所述传动机构(3)设有导向座(31)、齿条(32)以及推块(34);所述导向座(31)位于所述底座(11)内;所述齿条(32)与所述导向座(31)滑动连接;所述复位弹簧(2)的一端与所述导向座(31)的内壁连接;所述复位弹簧(2)的另一端通过所述推块(34)与所述齿条(32)的一端连接,用于通过齿条(32)带动所述减速板(12)复位;所述齿条(32)的另一端与所述减速板(12)的底部铰接;所述传动机构(3)还包括第一齿轮部件(4)、转动轴(35)以及第二齿轮(36);所述第一齿轮部件(4)安装于所述导向座(31)中;所述第一齿轮部件(4)与所述齿条(32)啮合;所述第二齿轮(36)与所述发电机(14)的输入端啮合;所述转动轴(35)的一端穿设于所述第一齿轮部件(4)中;所述转动轴(35)的另一端穿设于所述第二齿轮(36)中;

所述传动机构(3)还包括铰接臂(37);所述铰接臂(37)的一端与所述减速板(12)的底部铰接;所述铰接臂(37)的另一端与所述齿条(32)铰接;

所述可发电式防逆行减速带还包括非牛顿流体缓冲机构(5);所述非牛顿流体缓冲机构(5)包括储液槽(51)、压缩腔(52)和活塞(53);所述储液槽(51)安装于所述底座(11)的内部;所述储液槽(51)内填充有非牛顿流体;所述压缩腔(52)设于所述储液槽(51)中;所述压缩腔(52)上开设有多个用于与所述压缩腔(52)连通的出液孔(54);所述活塞(53)的一端滑动设于所述压缩腔(52)内;所述活塞(53)的另一端与所述推块(34)固定连接。

2.根据权利要求1所述的一种可发电式防逆行减速带,其特征在于:所述第一齿轮部件(4)包括内圆环(41)、外圆环(42)以及棘爪(43);所述转动轴(35)的一端穿设所述内圆环(41)的内壁;所述内圆环(41)的外壁沿圆周方向开设若干个凹槽(44);所述棘爪(43)通过一铰接轴(45)安装于所述凹槽(44)中;所述铰接轴(45)上套设有一复位扭簧(46);所述复位扭簧(46)的一端与所述凹槽(44)连接;所述复位扭簧(46)的另一端与所述棘爪(43)连接;所述外圆环(42)套设于所述内圆环(41)的外侧;所述外圆环(42)的内壁沿圆周方向设有若干个用于与所述棘爪(43)卡接的棘槽(47);所述外圆环(42)的外壁沿圆周方向设有用于与所述齿条(32)啮合的凸齿(48)。

3.根据权利要求1所述的一种可发电式防逆行减速带,其特征在于:所述减速板(12)的上表面设有用于警示驾驶者的灯条(13);所述灯条(13)与所述蓄电池(15)电连接。

4.根据权利要求1所述的一种可发电式防逆行减速带,其特征在于:所述导向座(31)上还包括燕尾槽(38);所述齿条(32)在所述燕尾槽(38)滑动连接。

5.根据权利要求2所述的一种可发电式防逆行减速带,其特征在于:所述外圆环(42)与所述内圆环(41)之间还设有用于减少摩擦力的滚珠(49)。
