专利号: 2015103462172
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种馈能式并联混合动力客车启停系统,其特征是:馈能式并联混合动力客车启停系统包括馈能装置、启停装置和控制装置,其中馈能装置包括蓄能器、储液罐、液压管路、溢流阀和回转式液压缸,启停装置包括液压马达、大齿轮、小齿轮,控制装置包括控制阀、整车控制器和信号线;

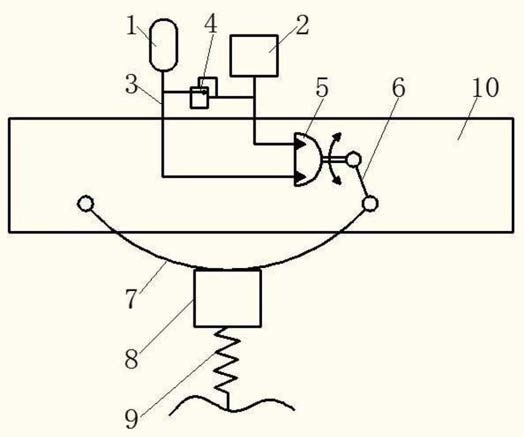

回转式液压缸的进液口通过液压管路与储液罐连接,回转式液压缸的出液口通过液压管路与蓄能器连接,蓄能器通过液压管路和溢流阀与储液罐连接;回转式液压缸输入轴安装在吊耳与车架的连接处;

液压马达的出液口通过液压管路与储液罐连接,液压马达的进液口通过控制阀与蓄能器连接;液压马达的输出轴与小齿轮同轴固定连接,大齿轮与发动机的曲轴同轴固定连接;

大齿轮和小齿轮啮合,液压马达输出的动力通过小齿轮和大齿轮传递给发动机;整车控制器通过信号线与控制阀连接;整车控制器用于在并联混合动力客车出现驱动力矩不足、制动储气室气压低、动力电池电量低的情况下,且需要启动发动机进入混合驱动模式时,控制控制阀打开。

2.如权利要求1所述的馈能式并联混合动力客车启停系统的控制方法,其特征是:

当路面不平度造成的振动通过轮胎和车桥传递给钢板弹簧时,钢板弹簧将不断上下振动以耗散这部分能量,此时吊耳会左右摆动带动回转式液压缸工作,回转式液压缸可以将振动能量回收,并转化为液压能储存到到蓄能器中去;当蓄能器中储存的液压能超过极限时,溢流阀开启,蓄能器中高压制动液进入储液罐中;

当并联混合动力客车出现驱动力矩不足、制动储气室气压低、动力电池电量低的情况时,需要启动发动机进入混合驱动模式驱动车辆前进、带动打气泵工作或给动力电池充电时,整车控制器发出指令控制控制阀打开,蓄能器中的高压制动液驱动液压马达旋转,液压马达输出的驱动力矩和转速经小齿轮和大齿轮减速增扭后,传递给发动机,使发动机在启动转速下运行一段时间,燃油电磁阀自动喷油以启动发动机;发动机启动后,关闭控制阀,液压马达随着发动机空转。
