专利号: 2017113273053
申请人: 吴杰
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

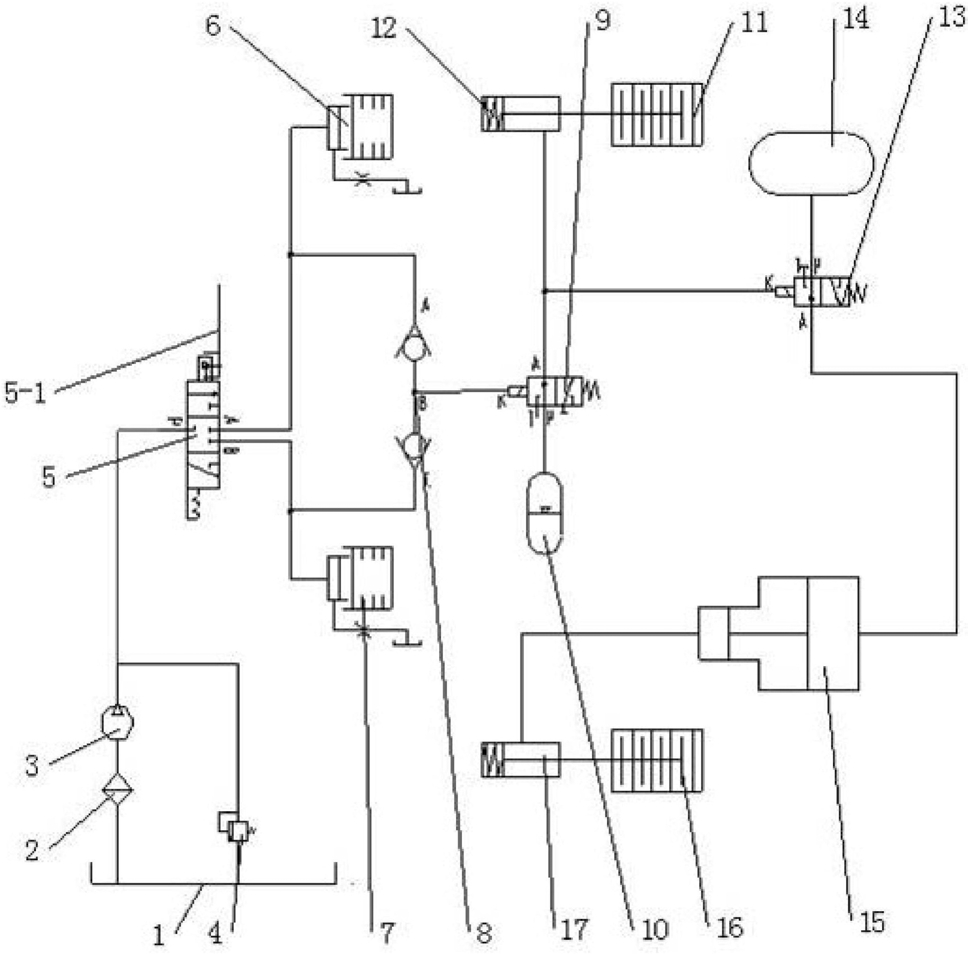

1.一种车辆选档、停车制动联合控制系统的工作方法,所述的车辆选档、停车制动联合控制系统包括油箱(1)、过滤器(2)、液压泵(3)、安全阀(4)、牵引车停车制动器(11)、牵引车停车液压缸(12)、液控气阀(13)、气包(14)、加力器(15),其特征是:还包括选档操作阀(5)、前进档离合器(6)、后退档离合器(7)、梭阀(8)、液控阀(9)、蓄能器(10)、挂车停车制动器(16)、挂车停车液压缸(17),选档操作阀(5)包括操纵杆(5-1),液压泵(3)的进油口通过过滤器(2)与油箱(1)连接,液压泵(3)的出油口与选档操作阀(5)的进油口P口连接,选档操作阀(5)的执行口A口通过两油通道分别与前进档离合器(6)及梭阀(8)的A口连接,选档操作阀(5)的执行口B口通过两油通道分别与后退档离合器(7)及梭阀(8)的C口连接,梭阀(8)的B口与液控阀(9)的控制口K口连接,液控阀(9)进油口P口与动力原件连接,液控阀(9)的执行口A口通过两油通道分别与牵引车停车液压缸(12)及液控气阀(13)的控制口K口连接,牵引车停车液压缸(12)控制牵引车停车制动器(11)动作;液控气阀(13)的进气口P口与气包(14)连接,液控气阀(13)的执行口A口与加力器(15)连接,加力器(15)与挂车停车液压缸(17)连接,挂车停车液压缸(17)控制挂车停车制动器(16)动作;选档操作阀(5)的操纵杆(5-1)通过软轴与位于驾驶室的档位选择器连接;

所述的工作方法,包括:当车辆需前进时,驾驶员操作位于驾驶室的档位选择器使之在前进档上,选档操作阀的P口与其执行口A口相通,前进档离合器处于结合状态,动力轴与前进轴结合,车辆前进。
