专利号: 2023218805616
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

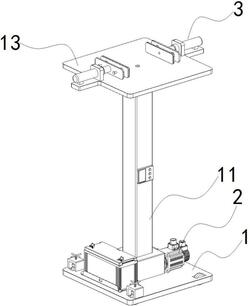

1.一种上支座铆焊定位工装,其特征在于,包括:

底板(1),水平向设置,所述底板(1)的顶部固定有竖直向的装置筒(11),所述装置筒(11)的顶端活动插设有装置杆(12),所述装置杆(12)的顶端固定有水平向设置的顶板(13);

升降件(2),所述升降件(2)安装在所述底板(1)上,所述升降件(2)用于控制所述装置杆(12)沿着所述装置筒(11)移动;

夹持件(3),所述夹持件(3)安装在所述顶板(13)上,所述夹持件(3)的数量为两个且对称设置,所述夹持件(3)包括安装在所述顶板(13)上的电动推杆(31),所述电动推杆(31)的输出端上固定有夹板(32),两个所述电动推杆(31)的输出端相对。

2.根据权利要求1所述的一种上支座铆焊定位工装,其特征在于,所述升降件(2)包括竖直向转动安装在所述底板(1)上且位于所述装置筒(11)内部的丝杆(21),所述装置杆(12)螺纹套设在所述丝杆(21)上,所述丝杆(21)上固定套设有蜗轮(22),所述装置筒(11)的内部上转动安装有与所述蜗轮(22)相啮合的蜗杆(23),所述底板(1)上设置有驱动电机(24)且所述驱动电机(24)的输出端与所述蜗杆(23)的一端固定,所述底板(1)上设置有可充放电的蓄电池,所述驱动电机(24)与蓄电池电性连接。

3.根据权利要求2所述的一种上支座铆焊定位工装,其特征在于,所述电动推杆(31)与蓄电池电性连接。

4.根据权利要求2所述的一种上支座铆焊定位工装,其特征在于,所述夹板(32)的一侧活动设置有缓冲板(33),所述缓冲板(33)与所述夹板(32)之间连接有若干个分布均匀的弹簧(34),所述缓冲板(33)的一侧固定有端部活动贯穿所述夹板(32)的导向杆(35),所述弹簧(34)套设在所述导向杆(35)上,所述缓冲板(33)背向所述弹簧(34)的一侧设置有压力传感器一,所述装置筒(11)的外周侧上设置有与压力传感器一电性连接的控制器,控制器与蓄电池电性连接。

5.根据权利要求4所述的一种上支座铆焊定位工装,其特征在于,所述顶板(13)顶部的中部安装有与控制器电性连接的压力传感器二。

6.根据权利要求1所述的一种上支座铆焊定位工装,其特征在于,所述底板(1)上贯穿开设有四个之间呈矩形分布的安装槽(14),所述安装槽(14)相对的两内壁之间转动安装有滚轮(15),所述底板(1)的顶部固定有倒置的U型块(16),所述U型块(16)与其中一个所述滚轮(15)对应,所述U型块(16)上螺纹贯穿插设有螺纹杆(17),所述U型块(16)的开口内设置有与所述螺纹杆(17)一端转动安装的压块(18),所述螺纹杆(17)的另一端固定有转把(19)。
