专利号: 2023208192663
申请人: 山东钰源生物能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

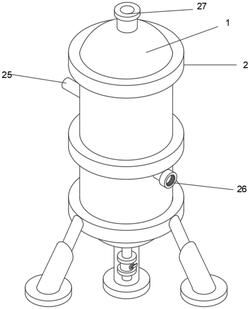

1.一种立式气液分离器,包括罐体(1),其特征在于:所述罐体(1)的外侧壁固定连接有多个固定环(2),靠下端的所述固定环(2)的外侧壁固定连接有多个连接杆(3),多个所述连接杆(3)远离固定环(2)的一端固定连接有活塞(23),多个所述活塞(23)的外侧壁套设有缓冲杆(4),多个所述缓冲杆(4)的内底端面固定连接有弹簧(24),多个所述缓冲杆(4)的下端面固定连接有固定板(5);

所述罐体(1)内侧壁一侧固定连接有通气板(6),所述通气板(6)的下端面固定连接有搅拌箱(7),所述搅拌箱(7)的上端面两侧均固定连接有L形板(8),两个所述L形板(8)的上端面固定设置有电机(9),两个所述电机(9)的输出端固定连接有第一传动轮(10),两个所述第一传动轮(10)的外侧壁套设有传动带(11),两个所述传动带(11)远离第一传动轮(10)的一端套设有第二传动轮(12),两个所述第二传动轮(12)的上端面贯穿设置有转动杆(14),两个所述转动杆(14)的一端固定连接有多个搅拌桨(15)并贯穿设置有搅拌箱(7)。

2.根据权利要求1所述的一种立式气液分离器,其特征在于:所述搅拌箱(7)的下端面固定连接有导料管(17),所述导料管(17)远离搅拌箱(7)的一端固定连接至分流箱(18),所述分流箱(18)的下端面固定连接有分水管(19),所述分水管(19)远离分流箱(18)的一端固定连接至储水箱(20),所述储水箱(20)的下端面固定连接有导水管(21),所述导水管(21)远离储水箱(20)的一端套设有阀门(22)。

3.根据权利要求1所述的一种立式气液分离器,其特征在于:所述罐体(1)的一侧固定连接有进料管(25),所述进料管(25)远离罐体(1)的一端固定连接至搅拌箱(7)并贯穿设置有通气板(6)。

4.根据权利要求2所述的一种立式气液分离器,其特征在于:所述分流箱(18)的一侧固定连接有出料口(26)并贯穿设置有罐体(1)。

5.根据权利要求1所述的一种立式气液分离器,其特征在于:所述通气板(6)的内顶端面开设有两个限位槽(13),两个所述限位槽(13)的内侧壁转动设置有转动杆(14)。

6.根据权利要求1所述的一种立式气液分离器,其特征在于:多个所述搅拌桨(15)均位于搅拌箱(7)内。

7.根据权利要求1所述的一种立式气液分离器,其特征在于:所述罐体(1)的上端面固定连接有出气口(27),所述出气口(27)的下端面固定连接有除雾器(16)。

8.根据权利要求1所述的一种立式气液分离器,其特征在于:多个所述弹簧(24)位于活塞(23)的下方。
