专利号: 2022232333658
申请人: 江苏研淏电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

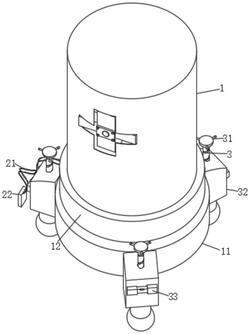

1.激光水平仪自动校准装置,其特征在于,包括:

壳体,包括激光水平仪外壳(1),所述激光水平仪外壳(1)的下表面固定连接有保护壳(12),所述激光水平仪外壳(1)的内部开设有螺纹孔,所述保护壳(12)的下表面固定连接有底座(11);

驱动校准机构,包括电动马达(2),所述电动马达(2)位于底座(11)的上表面,所述电动马达(2)的表面固定连接有电控箱(23),所述电控箱(23)的表面固定连接电线(21),所述电线(21)与电控箱(23)内部的电气组件电性连接,所述电线(21)的表面固定连接有遥控器(22),所述遥控器(22)的内部设置有相应的控制器,所述电线(21)与遥控器(22)内表面的控制组件电性连接,所述电动马达(2)的上表面固定连接有连接柱,所述连接柱的表面固定连接有第一齿轮(24),所述第一齿轮(24)的表面啮合连接有第二齿轮(25),所述第一齿轮(24)表面的直径小于第二齿轮(25)表面的直径,所述第二齿轮(25)的表面固定连接有转动杆(26),所述转动杆(26)与激光水平仪外壳(1)内部的螺纹孔活动连接。

2.根据权利要求1所述的激光水平仪自动校准装置,其特征在于:所述激光水平仪外壳(1)呈柱状,所述底座(11)呈圆盘状,所述保护壳(12)呈圆盘状。

3.根据权利要求1所述的激光水平仪自动校准装置,其特征在于:所述电动马达(2)呈柱状,所述电线(21)呈两组,所述遥控器(22)呈块状。

4.根据权利要求1所述的激光水平仪自动校准装置,其特征在于:所述电控箱(23)呈块状,所述第一齿轮(24)呈圆盘状,是第二齿轮(25)呈圆盘状,所述转动杆(26)呈柱状。

5.根据权利要求1所述的激光水平仪自动校准装置,其特征在于:所述底座(11)的表面设置有调整机构,所述调整机构包括丝杆(3)。

6.根据权利要求5所述的激光水平仪自动校准装置,其特征在于:所述底座(11)的表面固定连接有固定块(32),所述固定块(32)的内表面固定连接有螺套且螺套通过螺纹和丝杆(3)转动连接,所述丝杆(3)的上表面固定连接有转动把手(31),所述固定块(32)的表面固定连接有水平尺(33),所述水平尺(33)的内部设置有液体气泡,所述固定块(32)的下表面固定连接有支撑柱(34)。

7.根据权利要求6所述的激光水平仪自动校准装置,其特征在于:所述丝杆(3)呈长杆状,所述转动把手(31)呈三组位于底座(11)的外侧。

8.根据权利要求6所述的激光水平仪自动校准装置,其特征在于:所述固定块(32)呈三组位于底座(11)的表面上,所述水平尺(33)呈板状,所述支撑柱(34)呈三组位于底座(11)的外侧。
