专利号: 2022230741597
申请人: 南通华梦聚氨酯材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

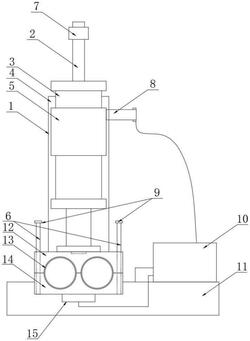

1.一种聚氨酯管整形装置,包括聚氨酯管整形装置本体(1),其特征在于:所述聚氨酯管整形装置本体(1)上设有基座(11),基座(11)的左侧上方设有下整形模具(14),下整形模具(14)的上方设有上整形模具(12),所述基座(11)的一侧设有配合安装立柱(4),配合安装立柱(4)垂直于基座(11),所述配合安装立柱(4)与基座(11)为一体结构;

所述配合安装立柱(4)的正侧面设有液压油缸(3),液压油缸(3)的外部设有液压油缸固定件(5),所述液压油缸固定件(5)与配合安装立柱(4)之间采用螺丝固定连接,所述液压油缸(3)的推轴与上整形模具(12)的上表面中央固定连接。

2.根据权利要求1所述的一种聚氨酯管整形装置,其特征在于:所述基座(11)的一侧靠近上方内部设有模具安装槽,模具安装槽与基座(11)的上表面连通,模具安装槽的底部中央设有衔接插头(15),模具安装槽的内部靠近两侧边缘对称设有限位滑杆(6),限位滑杆(6)垂直于模具安装槽,所述限位滑杆(6)顶端内部的螺杆槽内部设有防脱件(9),防脱件(9)与限位滑杆(6)的顶端配合安装;

所述基座(11)的右上方设有总控制器(10),总控制器(10)与基座(11)上表面固定连接。

3.根据权利要求1所述的一种聚氨酯管整形装置,其特征在于:所述下整形模具(14)的内部靠近两侧对称设有限位滑杆安装槽,限位滑杆安装槽在竖直方向贯穿下整形模具(14),所述下整形模具(14)的内部设有整形槽,整形槽与下整形模具(14)的上表面连通,下整形模具(14)内的整形槽为半圆柱状,整形槽的一端槽口为喇叭状,整形槽的内壁设有温控圈(13),温控圈(13)与基座(11)内部的衔接插头(15)配合连接。

4.根据权利要求1所述的一种聚氨酯管整形装置,其特征在于:所述上整形模具(12)内部靠近两侧的竖直方向对称设有限位滑杆安装槽,限位滑杆安装槽在竖直方向贯穿上整形模具(12),所述上整形模具(12)的内部设有整形槽,上整形模具(12)内部整形槽与上整形模具(12)的下表面连通,所述上整形模具(12)内整形槽的内壁设有温控圈(13),温控圈(13)与整形槽内壁固定连接。

5.根据权利要求1所述的一种聚氨酯管整形装置,其特征在于:所述液压油缸(3)的一侧设有配合安装油嘴(8),配合安装油嘴(8)与液压油缸(3)配合安装,配合安装油嘴(8)与总控制器(10)之间采用导油管连接,所述液压油缸(3)的推轴底端设有衔接基板,衔接基板的下表面中央设有衔接插头(15),衔接插头(15)与总控制器(10)之间采用导线配合连接。
