专利号: 2022209357828
申请人: 深圳市杰视威光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

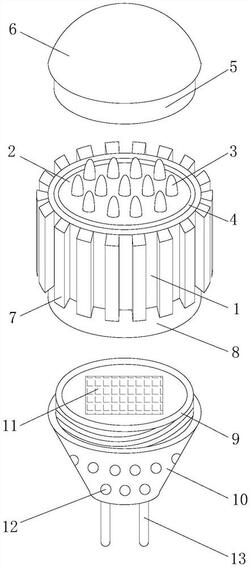

1.一种散热效果好的红外LED灯,包括红外LED灯本体(1),其特征在于:所述红外LED灯本体(1)的外侧设置有用于散热的散热组件,所述红外LED灯本体(1)的上端设置有防尘的防尘组件,所述防尘组件的上端设置有透光灯罩(6),所述透光灯罩(6)为弧形结构,透光灯罩(6)的下端设置有卡块(5),所述卡块(5)的外侧连接有安装槽(4),所述红外LED灯本体(1)的下端设置有用于发光的发光组件。

2.根据权利要求1所述的一种散热效果好的红外LED灯,其特征在于:所述发光组件的上端设置有导热板(2),所述导热板(2)的上端安装有LED灯珠(3),所述LED灯珠(3)设置有多个,所述导热板(2)的外侧连接有安装槽(4),所述安装槽(4)与卡块(5)卡合连接。

3.根据权利要求1所述的一种散热效果好的红外LED灯,其特征在于:所述散热组件的外部包括有散热片(7),所述散热片(7)为等间距分布,所述散热片(7)的下端连接有上连接口(8),所述上连接口(8)为内螺纹结构。

4.根据权利要求1所述的一种散热效果好的红外LED灯,其特征在于:所述发光组件的上端设置有下连接口(9),所述下连接口(9)为外螺纹结构,所述下连接口(9)与上连接口(8)螺纹连接。

5.根据权利要求4所述的一种散热效果好的红外LED灯,其特征在于:所述发光组件的上端设置有晶片(11),所述晶片(11)为半导体材料,所述下连接口(9)的下端连接有灯座(10),所述灯座(10)的侧面设置有散热孔(12),所述灯座(10)的下端安装有支架(13),所述支架(13)关于灯座(10)中心线对称设置。
