专利号: 2020206508494
申请人: 苏州市昇源电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

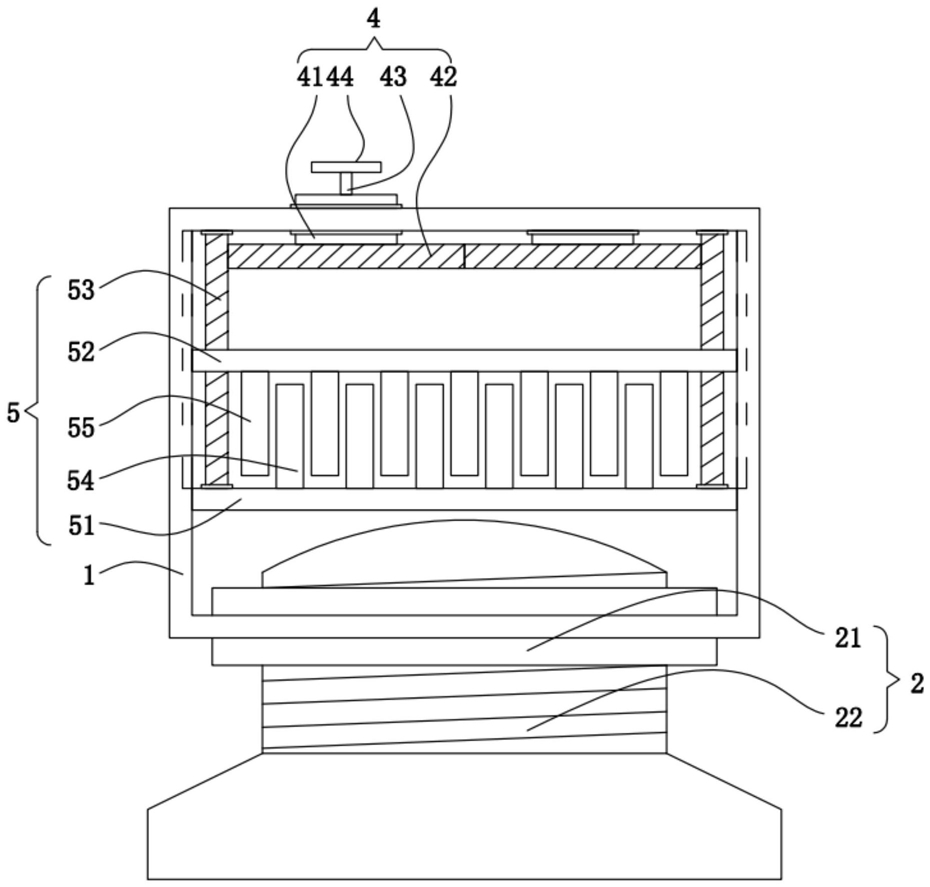

1.一种散热效果好的LED灯外壳,其特征在于,包括:散热箱(1);

安装组件(2),所述安装组件(2)贯穿于所述散热箱(1)的底部;

两个防护组件(3),两个所述防护组件(3)分别设置于所述散热箱(1)的正面和背面;

两个驱动组件(4),两个所述驱动组件(4)分别设置于所述散热箱(1)内壁顶部的两侧,一个所述驱动组件(4)的顶部贯穿所述散热箱(1)且延伸至散热箱(1)的外部;

散热组件(5),所述散热组件(5)设置于所述散热箱(1)内壁的两侧之间。

2.根据权利要求1所述的散热效果好的LED灯外壳,其特征在于,所述安装组件(2)包括安装座(21),所述安装座(21)贯穿于所述散热箱(1)的底部,所述安装座(21)的内部螺纹连接有LED灯(22)。

3.根据权利要求1所述的散热效果好的LED灯外壳,其特征在于,两个所述防护组件(3)包括;两个防护罩(31)和两个排风口(33),两个所述防护罩(31)分别固定连接于所述散热箱(1)的正面和背面。

4.根据权利要求3所述的散热效果好的LED灯外壳,其特征在于,两个所述排风口(33)分别开设于所述散热箱(1)的正面和背面且位于两个所述防护罩(31)的内部,两个所述排风口(33)的底部均开设有通风口(32)。

5.根据权利要求1所述的散热效果好的LED灯外壳,其特征在于,两个所述驱动组件(4)包括两个驱动轴(41),两个所述驱动轴(41)分别转动连接于所述散热箱(1)内壁顶部的两侧,两个所述驱动轴(41)的底端均固定连接有驱动涡轮(42),一个所述驱动轴(41)的顶端贯穿所述散热箱(1)且延伸至所述散热箱(1)的外部,一个所述驱动轴(41)的顶端固定连接有连接杆(43),所述连接杆(43)的顶端固定连接有转杆(44)。

6.根据权利要求1所述的散热效果好的LED灯外壳,其特征在于,所述散热组件(5)包括固定板(51)和滑动板(52),所述固定板(51)固定连接于所述散热箱(1)内壁的两侧之间,所述滑动板(52)滑动连接于所述散热箱(1)内壁的两侧之间且位于所述固定板(51)的正上方,所述固定板(51)顶部的两侧均转动连接有蜗杆(53),所述蜗杆(53)的顶端贯穿所述滑动板(52)且延伸至所述滑动板(52)的顶部,所述蜗杆(53)的顶端与所述散热箱(1)内壁的顶部转动连接。

7.根据权利要求6所述的散热效果好的LED灯外壳,其特征在于,所述固定板(51)的顶部且位于两个所述蜗杆(53)的相对一侧之间从左至右均匀固定连接有第一散热翅片(54),所述滑动板(52)的底部且位于两个所述蜗杆(53)的相对一侧之间从左至右均匀固定连接有第二散热翅片(55)。
