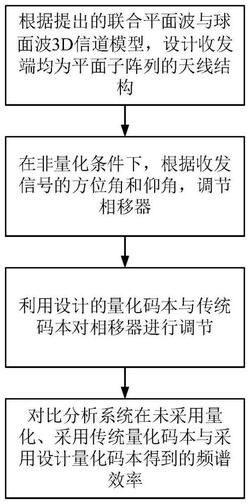

1.一种基于LOS MIMO平面子阵列的量化码本设计方法，其特征在于，至少包括以下步骤：

步骤S1：构建联合平面波与球面波的3D信道模型，并以此设计收发端均为平面子阵列的天线结构；

步骤S2：非量化条件下，根据收发信号的仰角与方位角调节相移器的相角；

步骤S3：根据步骤S1的LOS MIMO平面子阵列天线结构设计了一种量化码本，并以此对相移器进行调节；

其中，步骤S1中，具体包括：

根据LOS MIMO信道矩阵的定义，在平面子阵列天线结构中，信道矩阵的每个元素可以表示为：

其中，λ表示载波波长，lr,t表示第t个发射天线阵子与第r个接收天线阵子之间的距离，具体表示为：其中，lm,n代表第n个发射子阵列与第m个接收子阵列中基准阵子之间的距离，d表示同一子阵列中相邻天线阵子的间距，xnt与ynt表示发射端第n个子阵列横向与纵向天线阵子坐标，而xmr与ymr则表示接收端第m个子阵列横向与纵向天线阵子坐标，θnt与 以及θmr与分别表示离开第n个发射子阵列的信号仰角与方位角以及到达第m个接收子阵列的信号仰角与方位角；

令第n个发射子阵列与第m个接收子阵列相移器的相移值表示为：其中，P与Q分别是发射端与接收端每个子阵列横向或纵向的天线阵子数目，与 为发射端第n个子阵列横向与纵向天线阵子坐标， 与 为接收端第m个子阵列横向与纵向天线阵子坐标，αnt与φnt以及αmr与φmr分别表示第n个发射子阵列与第m个接收子阵列端相移器的对应角度。

2.根据权利要求1所述的基于LOS MIMO平面子阵列的量化码本设计方法，其特征在于，步骤S3中，具体包括：对于引入的信道模型，分别使用Nb与Mb个比特来对发射端与接收端的相移器角度αt与αr进行量化，得到的量化码本Γt与Γr如下：Γt:

Γr:

其中αtmin和αtmax以及αrmin和αrmax表示未量化时在发射端和接收端相移器相角的最小值与最大值，Δαt＝αtmax‑αtmin，Δαr＝αrmax‑αrmin；对于相移器角度φt与φr的量化码本ξt与ξr采用式(5)、(6)的表达式。

3.根据权利要求1所述的基于LOS MIMO平面子阵列的量化码本设计方法，其特征在于，步骤S2中，假设平面子阵列天线结构的发射端和接收端子阵列总数分别为N＝Nty×Ntx和M＝Mry×Mrx，其中，Nty和Ntx以及Mry和Mrx分别表示纵向与横向的子阵列个数；每一个射频链连接一个子阵列，每个天线阵子连接一个移相器，同一子阵列中相邻天线阵子的间隔为d，发射端和接收端相邻子阵列在纵向与横向的间距分别为Sty与Stx以及Sry与Srx，发射端和接收端每一子阵列中横向与纵向的天线阵子数目为P和Q，假设接收端能够完全获取信道状态信息，则系统的频谱效率可以表示为：其中，U＝min{M,N}，表示信号通过接收端波束成形组合器后的平均信噪比，μk为矩阵V的第k个特征值，矩阵V可以表示为：其中， H为归一化的物理信道矩阵，H中每个元素的表达式为公式(1)和公式(2)，W与F分别表示接收端与发射端相移器矩阵：其中，fn与wm的表达式分别采用式(3)和(4)。

4.根据权利要求2所述的基于LOS MIMO平面子阵列的量化码本设计方法，其特征在于，步骤S3进一步包括：通过采用式(5)与式(6)中的量化码本，系统的频谱效率重写为：其中， 表示当量化码本取ζ＝{Γt,Γr,ξt,ξr}时，在给定收发信号相角为 的情况下系统的频谱效率；

假设相角中的φt与φr是连续的；对于一个2×2的子阵列纯LOS信道，当量化码本中的量化比特数为b时，式(11)表示为：

和 分别代表：

在式(12)中， 和 分别是上述两式的积分函数；当时式(12)中(a)成立，对于不同的量化比特数， 总能被近似为μ的线性函数 在其他参数给定的情况下，常量kb与ab通过计算得出。
