专利号: 2022111227865
申请人: 常州中航港建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种桥梁施工工艺,包括以下施工步骤:1、桥台施工,2、桥墩浇筑砼施工,3、预制梁铺装,将预制梁吊装到桥台和桥墩上进行安装,4、连接预制梁和路面铺设,其特征在于:还包括预制梁的生产,所述预制梁的生产工艺包括:A、预制模板(13)安装形成浇注腔(14),B、绑扎钢筋后将混凝土浇注到浇注腔(14)内,C、涂抹缓凝剂,通过涂抹机(4)将缓凝剂涂抹到需要拉毛的平面上,涂抹缓凝剂部位均匀间隔排布,D、冲洗缓凝剂,通过冲洗机(7)冲洗缓凝剂形成拉毛面;

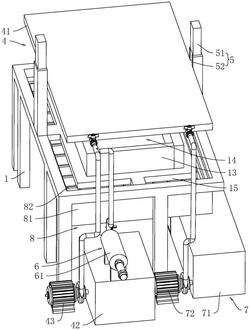

所述涂抹机(4)通过机架(1)设置在地面上,所述涂抹机(4)包括:涂抹板(41),所述涂抹板(41)沿靠近或远离预制梁方向滑移设置在机架(1)上,所述涂抹板(41)靠近预制梁一侧的侧壁上均匀开设有多个涂抹孔(44)且能抵触到预制梁需要拉毛的平面上,所述涂抹板(41)上设置与涂抹孔(44)连通的第一管体(45)和第二管体(46),所述第一管体(45)和第二管体(46)上设置有第一阀体(47)和第二阀体(48),而抵触到所述预制梁存有预留钢筋的涂抹板(41)上还开设有供钢筋通过预留孔;

存放箱(42),所述存放箱(42)设置在机架(1)上且储存有缓凝剂液体;

涂抹泵(43),所述涂抹泵(43)设置在存放箱(42)上且与存放箱(42)连通并设置有与第一管体(45)连通的输送管(49);

驱动组件(5),所述驱动组件(5)设置在机架(1)上且与涂抹板(41)连接。

2.根据权利要求1所述的一种桥梁施工工艺,其特征在于:所述驱动组件(5)包括:驱动电推杆(51),所述驱动电推杆(51)设置在机架(1)上;

驱动块(52),所述驱动块(52)设置在驱动电推杆(51)活塞杆上并与涂抹板(41)连接。

3.根据权利要求1所述的一种桥梁施工工艺,其特征在于:所述存放箱(42)上设置有对多余缓凝剂进行回收的回收组件(6),所述回收组件(6)包括:回收管(61),所述回收管(61)设置在存放箱(42)上且设置有与输送管(49)连通的通入管(64)并位于存放箱(42)上方,所述回收管(61)上设置有与存放箱(42)连通的流入管(65),所述流入管(65)上设置有仅供缓凝剂和空气进入存放箱(42)的单向阀(66);

回收活塞(62),所述回收活塞(62)滑移安装在回收管(61)内侧壁上;

回收电推杆(63),所述回收电推杆(63)设置在回收管(61)上且与回收活塞(62)连接,所述回收电推杆(63)启动能带动回收活塞(62)移动,使得所述涂抹孔(44)内缓凝剂进入回收管(61)内并在重力作用下通过流入管(65)流入存放箱(42)回收,当所述涂抹泵(43)启动前,所述回收活塞(62)对回收管(61)与通入管(64)和流入管(65)连接处进行封堵。

4.根据权利要求1所述的一种桥梁施工工艺,其特征在于:所述冲洗机(7)包括:存水箱(71),所述存水箱(71)设置在机架(1)上且用于存放水;

存水泵(72),所述存水泵(72)设置在存水箱(71)上且与存水箱(71)内连通并设置有与第二管体(46)连通的存水管(73);

收集机构(8),所述收集机构(8)设置在机架(1)上且用于对冲洗的碎石和水进行收集。

5.根据权利要求4所述的一种桥梁施工工艺,其特征在于:所述机架(1)上设置有调节存水泵(72)水量处于大档或小档的调节器,所述调节器处于大档时用于冲洗缓凝剂而处于小档时用于对混凝土进行养护。

6.根据权利要求5所述的一种桥梁施工工艺,其特征在于:所述收集机构(8)包括:中转盒(81),所述中转盒(81)设置在机架(1)上且用于接住冲洗的碎石和水流,所述中转盒(81)位于存水箱(71)上方并设置有与存水箱(71)连通的连通管(84),所述连通管(84)上设置有连通阀(86);

过滤框(82),所述过滤框(82)搭设在中转盒(81)上且用于过滤收集混凝土;

废料盒(83),所述废料盒(83)设置在机架(1)上且位于中转盒(81)下方并设置有与中转盒(81)连通的废料管(85),所述废料管(85)上设置有废料阀(87),所述调节器与连通阀(86)和废料阀(87)电连接,当所述调节器处于大档时,所述废料阀(87)打开而连通阀(86)关闭,而当所述调节器处于小档时,所述连通阀(86)打开而废料阀(87)关闭。

7.根据权利要求1所述的一种桥梁施工工艺,其特征在于:所述桥台施工包括以下工艺步骤:a、测量,测量仪器进行测量;

b、检测施工材料,所有砼浇筑后应留试块,然后对试块进行检测;

c、基坑施工,基坑开挖,同时当深度超过4M时,对基坑留出台阶阻挡塌方;

d、固定模板(11)安装,固定模板(11)安装形成模腔(12),然后通过固定机构(2)进行对位于模腔(12)两侧的固定模板(11)进行固定;

e、绑扎桥台钢筋;

f、浇注混凝土。

8.根据权利要求7所述的一种桥梁施工工艺,其特征在于:所述固定机构(2)间隔设置有多个,所述固定机构(2)包括:固定板(21),所述固定板(21)抵触在固定模板(11)外侧壁上;

固定杆(22),所述固定杆(22)设置在固定板(21)上且穿过位于模腔(12)两侧的固定模板(11)并通过固定组件(3)进行固定;

防护管(23),所述防护管(23)套设在固定杆(22)上且抵触在位于模腔(12)两侧的两个固定模板(11)相对一侧的侧壁上。

9.根据权利要求8所述的一种桥梁施工工艺,其特征在于:所述固定杆(22)上开设有固定槽(24),所述固定组件(3)包括:第一卡接板(31)和第二卡接板(32),所述第一卡接板(31)和第二卡接板(32)配合卡接安装在固定槽(24)上且抵触在远离卡接板一侧的固定模板(11)外侧壁上进行定位;

卡接块(33),所述卡接块(33)设置在第一卡接板(31)上且与第二卡接板(32)卡接配合;

锁定块(34),所述锁定块(34)插接设置在第二卡接板(32)上且与卡接块(33)插接配合。
