专利号: 2021106051632
申请人: 张家港鑫菱机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

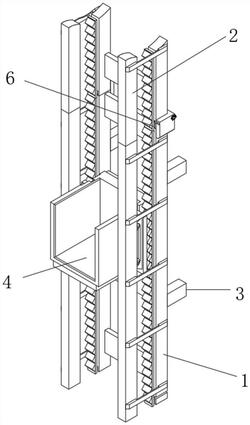

1.一种连接部为柔性材料的升降梯导轨,其特征在于,其包括四个固定导轨和四个引导导轨,位于同一侧的所述固定导轨和所述引导导轨上固定安装有多个等间距设置的连接杆,多个所述连接杆之间相互平行,且对应连接所述固定导轨和所述引导导轨,同一高度的两个所述固定导轨和两个所述引导导轨之间滑动安装有同一个货柜;

所述固定导轨上对称开设有两个伸缩槽,所述伸缩槽内滑动安装有伸缩轴,两个所述伸缩轴上固定安装有同一个限位齿板;所述伸缩槽内滑动套接有伸缩弹簧,所述伸缩弹簧的一端与所述伸缩轴相接触,所述伸缩弹簧的另一端与所述伸缩槽的内壁相接触;

所述货柜的两侧均固定安装有安装板,所述安装板的一侧转动安装有两个转动轮,所述安装板的另一侧均匀固定安装有多个齿块,所述齿块与所述限位齿板相适配。

2.根据权利要求1所述的一种连接部为柔性材料的升降梯导轨,其特征在于,所述伸缩槽的内壁上对称开设有两个限位滑槽,所述限位滑槽内滑动安装有限位滑块,所述限位滑块固定安装在所述伸缩轴的相对两侧;所述限位滑块和对应所述限位滑槽间隙配合或过渡配合,所述限位滑块由铝合金材料制成;

所述引导导轨上固定安装有缓冲板,所述转动轮与所述缓冲板相接触,所述缓冲板由柔性材料制成。

3.根据权利要求2所述的一种连接部为柔性材料的升降梯导轨,其特征在于,所述柔性材料为柔性防水材料;

所述缓冲板沿厚度方向从外表面向连接层依次包括防水膜层、橡胶缓冲层、织布柔性层和所述连接层,所述水膜层的厚度为1‑2mm,所述橡胶缓冲层的厚度为2‑5mm,所述织布柔性层的厚度为2‑3mm,所述连接层的厚度为2‑4mm,所述缓冲板的所述连接层与所述引导导轨接触的四周边角处设置有密封固定条。

4.根据权利要求2或3所述的一种连接部为柔性材料的升降梯导轨,其特征在于,所述固定导轨上固定安装有安装角杆,所述安装角杆上开设有收纳槽,所述收纳槽内滑动安装有卡块,所述安装角杆上开设有转动槽,所述转动槽内转动安装有螺纹杆,所述螺纹杆上转动套接有连接套环,所述卡块固定安装在所述连接套环上;

所述螺纹杆上固定套接有把手,所述把手的圆周边缘设置有多个圆弧凹面,多个所述圆弧凹面沿所述把手的周向圆形阵列设置,所述把手对应的每个所述圆弧凹面设置有防滑纹,所述把手的相邻两个所述圆弧凹面之间所夹的凸起上固定有防肋套,所述防肋套由橡胶材料制成。

5.根据权利要求4所述的一种连接部为柔性材料的升降梯导轨,其特征在于,所述固定导轨上开设有连接卡槽,所述卡块与所述连接卡槽相适配;所述固定导轨的底部开设有定位槽,所述定位槽内滑动安装有定位块,所述定位块固定安装在另一个固定所述导轨的顶部;

所述转动槽的内壁上开设有环形限位槽,所述环形限位槽内转动安装有限位转板,所述限位转板固定安装在所述螺纹杆上;所述转动槽的内壁上开设有连接孔,所述连接孔与所述收纳槽相连通。

6.根据权利要求1所述的一种连接部为柔性材料的升降梯导轨,其特征在于,所述齿块与所述限位齿板的啮合为过渡或间隙配合,且所述齿块与所述限位齿板接触的表面均采用了淬火处理;

所述限位齿板对应所述齿槽的齿高12‑25mm,且对应所述齿槽的两个相邻的齿面夹角为50‑60度;所述限位齿板和所述齿块的齿顶均设置有圆弧过渡曲面。

7.根据权利要求6所述的一种连接部为柔性材料的升降梯导轨,其特征在于,所述限位齿板对应所述齿槽的齿高20mm,且对应所述齿槽的两个相邻的齿面夹角为60度;

所述齿顶的所述圆弧过渡面经过回火处理,且所述圆弧过渡面的半径为4mm。

8.根据权利要求1所述的一种连接部为柔性材料的升降梯导轨,其特征在于,所述固定导轨远离所述引导导轨的一侧固定安装有多个安装杆,同一高度的两个所述固定导轨之间固定安装有多个支撑板;

多个所述支撑板之间间隔等距设置,每个所述支撑板的相对两面均设置有多条加强筋,所述支撑板的相对两面分别为第一表面和第二表面,所述第一表面上的加强筋为第一加强筋,所述第二表面上的加强筋为第二加强筋,多条所述第一加强筋和多条所述第二加强筋均等距间隔设置,每条所述第一加强筋和每条所述第二加强筋的方向在同一平面上的投影相交叉。

9.根据权利要求8所述的一种连接部为柔性材料的升降梯导轨,其特征在于,每条所述第一加强筋和每条所述第二加强筋的方向在同一平面上的投影相垂直,且所述第一加强筋的方向沿对应所述支撑板的长度方向,所述第二加强筋的方向沿对应所述支撑板的宽度方向;

所述齿板与对应所述伸缩轴固定连接的位置设置有承压板,所述承压板的长度方向与所述齿板的长度方向相同;所述承压板沿厚度方向依次包括承压层、缓冲层和固定层,其中,所述固定层连接所述齿板和对应所述伸缩轴,所述承压层和所述固定层采用刚性材料制成,所述缓冲层中滑动嵌套有多个导向定位柱,多个所述导向定位柱整列设置于所述缓冲层,且对应两端分别与所述承压层和所述固定层相对。

10.根据权利要求9所述的一种连接部为柔性材料的升降梯导轨,其特征在于,所述固定导轨上还设置有定位销;

所述定位销的个数为三个,三个所述定位销沿所述固定导轨的长度方向依次包括第一定位销、第二定位销和第三定位销,其中,所述第二定位销位于两个所述伸缩槽的中间,所述第一定位销和所述第三定位销分别位于两个所述伸缩槽的相对两边,所述第一定位销、所述第二定位销和所述第三定位销的直径大小不同;

所述齿板上设置有与所述定位销相适配的定位孔,所述定位孔与对应所述定位销间隙配合,所示定位孔的内表面设置有石墨烯润滑层。
