专利号: 2021106051454
申请人: 张家港鑫菱机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

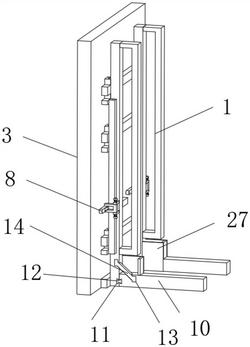

1.一种自洽型升降梯导轨,其特征在于,其包括两个导轨、多个固定横梁和墙面,两个所述导轨均活动安装在多个所述固定横梁上,多个所述固定横梁活动安装在所述墙面上;

每个所述导轨上固定安装有多个卡块,每个所述固定横梁位于相邻两个所述卡块之间,每个所述卡块上固定安装有连接块,多个所述连接块上均固定安装有同一个所述带动杆,所述带动杆活动安装在相对应的所述导轨上;

两个所述导轨上均固定安装有对应的固定杆,两个所述固定杆上均转动安装有驱动杆,以使所述驱动杆转动时能够带动所述带动杆移动,从而使所述连接块联动所述卡块实现所述横梁与所述导轨的分离或固定连接,两个所述驱动杆上均滑动安装有滑轴,两个所述滑轴分别固定安装在两个所述导轨上;两个所述导轨上均活动安装有接地杆;

每个所述导轨与所述接地杆上均开设有连接槽,两个所述连接槽内活动安装有同一个定位结构;每个所述导轨与所述接地杆的连接处还设置安装有用于支撑所述导轨和所述接地杆连接稳定性的支撑结构。

2.根据权利要求1所述的一种自洽型升降梯导轨,其特征在于,所述定位结构为工字块,所述工字块与对应所述连接槽过渡配合,所述工字块由奥氏体不锈钢材料制成,所述工字块的外层棱角处具有圆弧过渡处理曲面,所述圆弧过渡处理曲面的半径为1‑1.2mm;

所述支撑结构为至少一个支撑杆,所述导轨与所述接地杆上均开设有安装槽,所述支撑杆的两端分别固定连接于所述导轨和所述接地杆上对应的所述安装槽内,每个所述支撑杆由马氏体不锈钢材料制成,且每个所述支撑杆与对应所述导轨可拆卸连接;

每个所述导轨与对应所述接地杆的连接处均活动安装有用于对支撑结构和对定位结构进行防护对防护结构。

3.根据权利要求2所述的一种自洽型升降梯导轨,其特征在于,所述工字块的个数为多个,每个工字块上对应的所述圆弧过渡曲面的半径为1.1mm;

所述防护结构为护罩,所述护罩呈长方体状且具有三层结构,所述护罩的所述三层结构从外到内依次包括外层、中层、内层,所述护罩的所述外层为铝合金材料制成,厚度为

0.8‑1.0mm,所述护罩的所述中层由聚乙烯塑料制成,厚度为0.4‑0.6mm,所述护罩的所述内层由橡胶材料制成,厚度为0.5‑0.8mm。

4.根据权利要求3所述的一种自洽型升降梯导轨,其特征在于,所述护罩的所述外层厚度为0.9mm,所述护罩的所述中层厚度为0.5mm,所述护罩的所述内层厚度为0.6mm;

所述支撑杆的个数为两个,分别为第一支撑杆和第二支撑杆,所述第一支撑杆和所述第二支撑杆均可拆卸连接于所述接地杆上;所述第一支撑杆与所述接地杆呈的夹角为第一夹角,所述第二支撑杆与所述接地杆呈的夹角为第二夹角,所述第一夹角和所述第二夹角的大小不同。

5.根据权利要求4所述的一种自洽型升降梯导轨,其特征在于,所述第一支撑杆和所述第二支撑杆在所述导轨和所述接地杆连接处构成支撑空间区域;

所述第一支撑杆和所述第二支撑杆在所述支撑空间区域形成的平面投影相交叉,交叉点位于所述第一支撑杆和所述第二支撑杆的对应投影的中间区段,其中,所述第一夹角为

30度,所述第二夹角为60度;

所述第一支撑杆和所述第二支撑杆在所述支撑空间区域形成的平面投影相交叉,交叉点位于所述第一支撑杆和所述第二支撑杆的对应投影的端部位置,其中,所述第一夹角为

60度,所述第二夹角为30度。

6.根据权利要求1所述的一种自洽型升降梯导轨,其特征在于,所述驱动杆上开设有转动孔,所述转动孔内转动安装有转动轴,所述转动轴固定安装在所述固定杆上;所述驱动杆上开设有滑动槽,所述滑轴滑动安装在所述滑动槽内;

所述导轨上固定安装有两个安装杆,两个所述安装杆上均开设有旋转孔,两个所述旋转孔内转动安装有同一个转轴,所述转轴上固定安装有U型块,所述U型块的内表面设置有缓冲抗震层,所述缓冲抗震层表面设置为防滑结构面;

位于所述U型块上的所述转轴的两端均套接有弹性结构件,所述弹性结构件由奥氏体不锈钢材料制成。

7.根据权利要求6所述的一种自洽型升降梯导轨,其特征在于,所述带动杆上开设有滑槽,所述滑槽内滑动安装滑条,所述滑条固定安装在所述导轨上;两个相邻的所述卡块和相对应的所述固定横梁上均开设有固定孔,三个所述固定孔内滑动安装有同一个固定轴,所述固定轴固定安装在所述连接块上;

所述弹性结构件为扭簧,每个所述扭簧的一端分别固定安装在所述转轴的两端,每个所述扭簧的另一端分别固定安装在对应每个所述安装杆上。

8.根据权利要求1‑7任意一项所述的一种自洽型升降梯导轨,其特征在于,所述接地杆的个数为多个,相邻两个所述接地杆之间的夹角在周向呈阵列设置,每个所述接地杆的长度均相同;

所述接地杆的个数可选地为四个,相邻的两个所述接地杆之间的夹角为90度;每个所述接地杆的底部均设置有用于定位和稳定接地杆空间稳定性的定位防滑结构,所述定位防滑结构包括至少一个定位针结构。

9.根据权利要求8所述的一种自洽型升降梯导轨,其特征在于,所述定位防滑结构包括多个矩形阵列设置的所述定位针结构,所述定位针结构与对应所述接地杆一体成型;

所述定位针结构从根部到尖端依次包括支撑主体、用于防止复回的支撑腹体以及端体,所述支撑主体呈圆柱状,所述支撑腹体的横截面积小于所述支撑主体的横截面积,所述端体呈锥体;

所述定位针结构由马氏体不锈钢制成,且所述定位针结构的表面经过回火热处理。

10.根据权利要求9所述的一种自洽型升降梯导轨,其特征在于,所述端体的外锥表面为光滑表面,所述支撑主体的表面设置有防滑结构,所述防滑结构为沿所述支撑主体外周面阵列设置的多个凸起,每个所述凸起呈长方体状,每个所述凸起的的顶端均设置有斜面;

所述定位针结构进入介质进行定位固定的方向为入体方向,所述斜面的朝向背向且所述入体方向,且所述斜面与所述入体方向的夹角小于等于45度;

所述支撑腹体的两端从所述支撑主体的一端向所述端体的一端截面逐渐减小,从而在所述支撑腹体与所述端体的连接处形成定位空间容纳区。
