专利号: 2021102214096
申请人: 深圳市莱菲雅化妆用具有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

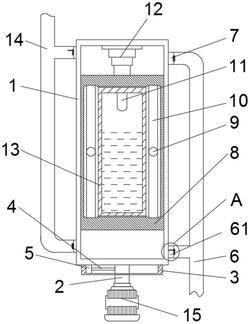

1.一种乳制化妆品制造用乳化机,包括壳体(1),其特征在于:所述壳体(1)的底端固定连接有驱动箱(3),所述驱动箱(3)的底端贯穿连接有电机(15),所述电机(15)的上端固定连接有输出轴(2),所述输出轴(2)上固定连接有连杆(4),所述连杆(4)的另一端固定连接有导电滑块(5),所述壳体(1)的右端侧壁固定连接有进气管(6),所述进气管(6)的下方固定连接有第一进气阀(61),所述壳体(1)的右端上方固定连接有第二进气阀(7),所述壳体(1)的左端侧壁固定连接有排气管(14),所述壳体(1)的内顶壁固定连接有伸缩杆(12),所述壳体(1)的内部且位于伸缩杆(12)的下端滑动连接有振动箱(8),所述伸缩杆(12)的另一端固定连接在振动箱(8)的顶端侧壁上,所述振动箱(8)的内部设有乳化箱(13),所述乳化箱(13)的内顶壁固定连接有超声波发生器(11),所述振动箱(8)的左右两端侧壁下端均对称设有两个第二电磁铁(81),所述振动箱(8)的两端侧壁中部均设有两个转轴(9),两个所述转轴(9)上均转动连接有挡板(10);

所述驱动箱(3)的侧壁右上方设有第一导电片(31),所述驱动箱(3)的左下端设置有第二导电片(32),所述驱动箱(3)的左上端和右底端均对称设有第三导电片(33);

所述第一进气阀(61)的右侧固定连接有第一电磁铁(62),所述第一电磁铁(62)的外侧套接有阀芯(63),所述第一电磁铁(62)的左侧转动连接有阀盖(64);

所述输出轴(2)的半径值与连杆(4)的长度值以及导电滑块(5)的直径值之和等于驱动箱(3)的内壁的半径值;

所述阀盖(64)设置为磁性材质,且与第一电磁铁(62)为相同磁性,所述挡板(10)也设置为磁性材质,且与第二电磁铁(81)为相同磁性;

电机(15)转动带动输出轴(2)沿逆时针转动,进而带动连杆(4)和导电滑块(5)同步转动,当导电滑块(5)与第一导电片(31)接触时,第一导电片(31)通电,此时第一电磁铁(62)接通,产生磁斥力,此时阀芯(63)左侧所受合力小于右侧气泵的压力,使得阀盖(64)开启,靠近排气管(14)上端的排气阀门同步开启,气泵产生的气体进入壳体(1)内部,在气体的推动下,实现振动箱(8)向上滑动,随着电机(15)的继续转动,当导电滑块(5)不再与第一导电片(31)接触时,原先第一电磁铁(62)断开,原先产生的磁斥力消失,阀盖(64)受到磁性吸引力紧紧吸附在阀芯(63)上,此时阀芯(63)左侧的作用力大于右侧,达到闭合第一进气阀(61)的效果,当导电滑块(5)滑动至与第三导电片(33)接触时,第三导电片(33)通电,此时第二电磁铁(81)接通,产生磁斥力,使得挡板(10)朝着乳化箱(13)一侧偏转,由于超声波作用于溶液中会产生特殊的空化效应,且超声波只沿纵向传播,固随着声波能量的流失,靠近乳化箱(13)内侧的波沿斜向作用于挡板(10)上,使得内侧的传导至混合液的声波进行反射,特别地,挡板(10)此刻倾斜的偏转方向可最大程度的反射超声波,继续作用于乳化箱(13)内部达到有效增强乳化箱(13)箱体一侧的乳化效率的效果,当导电滑块(5)滑动至第二导电片(32)时,同上述第一进气阀(61)相同工作原理,第二进气阀(7)开启,排气管(14)下端的排气阀门同步开启,气泵产生的气体进入壳体(1)内部,在气体的推动下,实现振动箱(8)向下滑动,随着导电滑块(5)的继续行进,又与下一第三导电片(33)接触,继续执行上述挡板(10)反射声波的过程。

2.根据权利要求1所述的一种乳制化妆品制造用乳化机,其特征在于:所述振动箱(8)的宽度值等于壳体(1)的内壁的宽度值,且振动箱(8)的箱体设置为光滑铜质。

3.根据权利要求1所述的一种乳制化妆品制造用乳化机的乳化方法,其特征在于:包括如下步骤:

一、超声空化,超声波发生器(11)发生的超声波送入乳化箱(13)内部,利用超声波在液体中传播的空化效应,使得混合液中的气泡得到有效去除;

二、震荡,通过导电滑块(5)的往复转动实现将第一进气阀(61)和第二进气阀(7)的间歇开启与关闭,进而使得振动箱(8)沿竖直方向往复运动,通过活塞运动产生的热能传递至振动箱(8)内部,同时与振动箱(8)的震荡同步以实现增强乳化反应的速率;

三、声波反射,通过导电滑块(5)控制第二电磁铁(81)的开启与关闭,实现将挡板(10)进行偏转,使得挡板(10)最大限度的将乳化箱(13)箱体内侧的声波进行反射,增强箱体一侧的乳化效率。
